BPF-BV440+集总LC带通滤波器（410 - 470 MHz）的简述

2026/10/15 14:23:18

浏览次数: 5

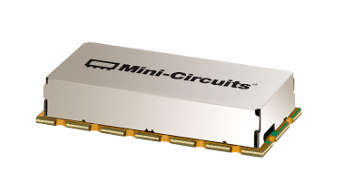

Mini-Circuits的BPF-BV440+是一种集总LC滤波器，具有良好的插入损耗和高抑制能力。

该带通滤波器覆盖410至470 MHz。该滤波器具有高Q电容器和电感器，以实现低插入损耗。它在生产批次中具有可重复的性能。

具备的特性

低插入损耗，典型值1.9 dB。

高抑制，典型值62 dB。

宽阻带抑制，高达3 GHz

微型屏蔽封装

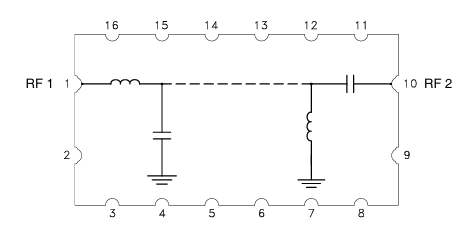

BPF-BV440+集总LC带通滤波器（410 - 470 MHz）的简述

应用

列车通信

电信
