TC7660电荷泵DC-DC电压转换器IC的简述及特性

2026/10/16 11:16:43
浏览次数: 3

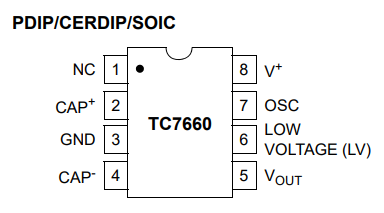

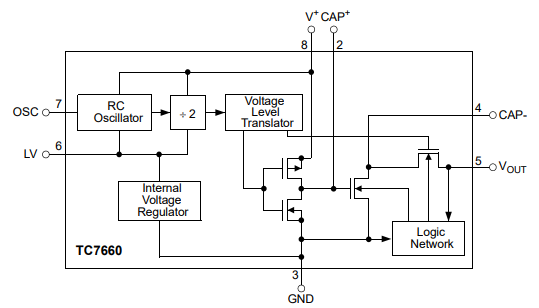

TC7660是行业标准TC7660电荷泵电压转换器的引脚兼容替代品。它仅使用两个低成本电容器将+1.5V至+10V的输入转换为相应的-1.5V至-10V的输出，消除了电感器及其相关的成本、尺寸和EMI。车载振荡器以10kHz的标称频率运行。通过将外部电容器从OSC连接到地（引脚1打开），可以在10kHz以下运行（用于较低的电源电流应用）。

TC7660提供8引脚DIP和8引脚SOIC封装，适用于商业和扩展温度范围。

TC7660电荷泵DC-DC电压转换器IC的简述及特性

具备的特性

•将+5V逻辑电源转换为±5V系统

•高效电压转换：99.9%

•卓越的电源效率：98%

•低电源：80µA@5VIN

•成本低，易于使用——只需要两个外部电容器

•RS232负电源

•改进的ESD保护：高达3kV

•高压操作不需要Dx二极管

TC7660电荷泵DC-DC电压转换器IC的简述及特性

应用

•RS-232负极电源

•+5V到±5V电源的简单转换

•电压倍增VOUT=±n V+

•数据采集系统和仪器的负电源
