LT1936电流模式PWM降压DC/DC转换器参数说明

2026/10/16 11:21:27
浏览次数: 2

LT1936是一款电流模式PWM降压DC/DC转换器，内置1.9A电源开关，封装在一个微型、热增强的8引脚MSOP中。3.6V至36V的宽输入范围使LT1936适用于调节各种来源的电源，包括汽车电池、24V工业电源和未经调节的壁式适配器。

其高工作频率允许使用小型、低成本的电感器和陶瓷电容器，从而产生低、可预测的输出纹波。

逐周期电流限制、频率折返和热关断可防止输出短路，软启动可消除启动过程中的输入电流浪涌。

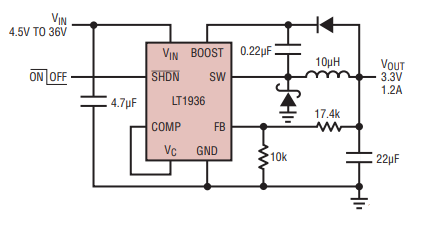

LT1936电流模式PWM降压DC/DC转换器参数说明

瞬态响应可以通过使用外部补偿组件来优化，或者可以通过使用内部补偿来最小化电路板空间。低电流（<2µA）关机模式使电池供电系统的电源管理变得容易。

特性

宽输入范围：3.6V至36V

全输入范围短路保护

1.9A保证最小开关电流

5V，1.4A，10V至36V输入

3.3V，1.4A，7V至36V输入

1.2A时为5V，从6.3V到36V输入

4.5V至36V输入，1.2A时为3.3V

输出可调节至1.20V

500kHz固定频率运行

软启动

使用小型陶瓷电容器

内部或外部补偿

低关断电流：<2µA

热增强型8导联MSOP封装

应用

汽车电池法规

工业控制用品
