LT1936 是一款电流模式 PWM 降压型 DC/DC 转换器，具有一个内部 1.9A 电源开关，采用纤巧的耐热性能增强型 8 引脚 MSOP 封装。下述是关于其BOOST引脚注意事项。
电容器C3和二极管D2用于产生高于输入电压的升压电压。在大多数情况下，0.22μF电容器和快速开关二极管（如1N4148或1N914）工作良好。图3显示了两种布置升压电路的方法。

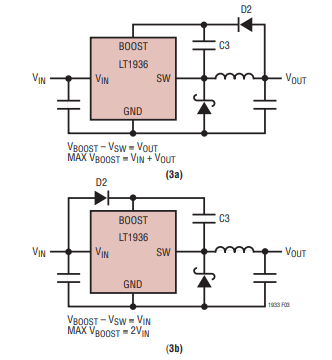

图3
为了获得最佳效率，BOOST引脚必须至少比SW引脚高2.3V。对于3V及以上的输出，标准电路（图3a）是最好的。对于2.8V至3V之间的输出，使用0.47μF电容器和肖特基二极管。对于较低的输出电压，升压二极管可以连接到输入端（图3b），或连接到大于2.8V的另一个电源。图3a中的电路效率更高，因为BOOST引脚电流来自较低的电压。还必须确保不超过BOOST引脚的最大额定电压。
2.5V输出是一种特殊情况。这是一种流行的输出电压，将升压电路连接到输出的优点是电路将接受最大36V的输入电压，而不是20V（由于boost引脚额定值）。然而，在低环境温度下，2.5V勉强足以支持增压驱动级。
因此，从2.5V输出为BOOST引脚供电时，需要特别小心并对操作进行一些限制。通过使用1μF升压电容器和良好的低压降肖特基二极管（如ON Semi MBR0540），将升压电路中的电压损失降至最低。由于所需的升压电压在低温下会增加，因此当环境温度为-45°C时，电路将仅提供1A的输出电流，在0°C时增加到1.2A。此外，在低温下启动升压电路的最小输入电压较高。
LT1936应用的最小工作电压受到欠压锁定（~3.45V）和上述最大占空比的限制。为了正确启动，最小输入电压也受到升压电路的限制。如果输入电压缓慢斜坡上升，或者在输出已经处于调节状态时用其SHDN引脚打开LT1936，则升压电容器可能没有完全充电。因为升压电容器是用电感器中存储的能量充电的，所以电路将依靠一些最小的负载电流来使升压电路正常运行。该最小负载将取决于输入和输出电压以及升压电路的布置。

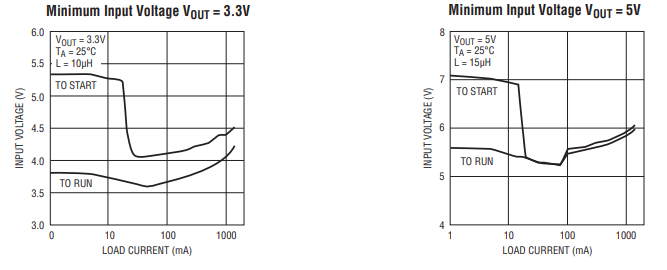

图4
电路启动后，最小负载通常为零。图4显示了启动和运行的最小负载与输入电压的关系图。在许多情况下，放电的输出电容器会给切换器带来负载，这将使其能够启动。这些图显示了VIN缓慢上升的最坏情况。对于较低的启动电压，升压二极管可以连接到VIN；然而，这将输入范围限制在BOOST引脚绝对最大额定值的一半。
在轻负载下，电感器电流变得不连续，有效占空比可能非常高。这将最小输入电压降低到VOUT以上约300mV。在较高的负载电流下，电感器电流是连续的，占空比受到LT1936最大占空比的限制，需要更高的输入电压来维持调节。
