TPS7A84低噪声 (4.4 µVRMS)、低压降 (LDO) 线性稳压器

2026/10/16 11:45:27
浏览次数: 2

TPS7A84 是一款低噪声 (4.4 µVRMS)、低压降 (LDO) 线性稳压器，可提供 3A 负载电流，其最高压降仅为 180mV。该器件的输出电压可通过引脚在 0.8V 至 3.95V 的范围内进行编程并可通过外部电阻分压器在 0.8V 至 5.0V 范围内进行调节。

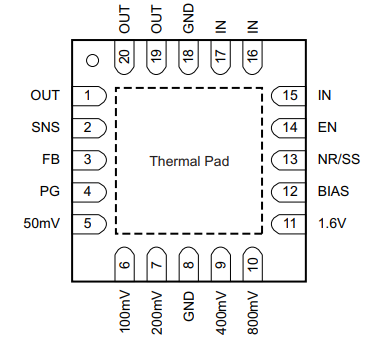

TPS7A84低噪声 (4.4 µVRMS)、低压降 (LDO) 线性稳压器

TPS7A84 将低噪声 (4.4µVRMS)、高 PSRR 和高输出电流能力融为一体，非常适合为高速通信、视频、医疗或测试和测量应用中的噪声敏感型组件供电。TPS7A84 的高性能可限制电源生成的相位噪声和时钟抖动，非常适合为高性能串行器和解串器 (SerDes)、模数转换器 (ADC)、数模转换器 (DAC) 以及射频 (RF) 组件供电。RF 放大器尤其受益于该器件的高性能和 5.0V 输出性能。

对于需要以低输入电压、低输出 (LILO) 电压运行的数字负载 [如特定用途集成电路 (ASIC)、现场可编程门阵列 (FPGA) 以及数字信号处理器 (DSP)]，TPS7A84 优异的精度特性（负载和温度范围内的精度为 0.75%）、远程感测、出色的瞬态性能以及软启动功能可确保最优系统性能。

具备的特性

• 低压降：3 A 时为 180 mV（最大值）

• 整个线路、负载和温度范围内为 1%（最高）精度

• 输出电压噪声：

• 输出电压为 0.8V 时，噪声为 4.4µVRMS

• 输出电压为 5.0V 时，噪声为 7.7µVRMS

• 输入电压范围：

• 无偏置：1.4V 至 6.5V

• 有偏置：1.1V 至 6.5V

• ANY-OUT™ 工作电压：

• 输出电压范围：0.8V 至 3.95V

• 可调节工作电压：

• 输出电压范围：0.8 V 至 5.0 V

• 电源纹波抑制：

• 500kHz 时为 40dB

• 出色的负载瞬态响应

• 可调软启动浪涌控制

• 开漏电源正常 (PG) 输出

• 使用 47µF 或更大的陶瓷输出电容器实现稳定运行

• 3.5mm × 3.5mm 20 引脚 VQFN

应用

• 宏远程无线电单元 (RRU)

• 室外回程单元

• 有源天线系统 mMIMO (AAS)

• 超声波扫描仪

• 实验室和现场仪表

• 传感器、成像和雷达
