车载电源线路用共模滤波器

2021/9/3 16:31:42
浏览次数: 34

        安全性和舒适性不断增强的汽车搭载了很多电子设备。电子电路有信号线路和电源线路,需要分别采取防噪声对策。TDK的共模滤波器的特点是可以根据用途分别提出多种产品阵容,准备了追求小型薄型化的产品群、为了在车载用途中能应对严格的环境条件,采用独有端子结构的产品群。本章将介绍电源线路用共模滤波器。


    DC输入滤波器电路基本构成


    DC输入滤波器电路的滤波构成受基板图案的接地方法很大影响,需要根据使之衰减的频带和噪声传播途径分别使用适当的部件。在EMI对策中,设计初期阶段最好采用能配置电感器(L)、电容器(C)、共模滤波器(CMF)的图案构成。


    滤波器构成示例


车载电源线路用共模滤波器


    正常(差分)模式噪声和共模噪声


    传导噪声有正常(差分)模式噪声和共模噪声两种。正常模式噪声发生在电路线路之间并逆相流动,共模噪声发生在电路线和接地线路之间并同相流动。采取噪声对策时,需要确认是在哪种模式下发生的,使用适当的对策部件。


    为正常模式噪声使用电感器、电容器,为共模噪声使用共模滤波器。


    传导噪声的传导方式


 车载电源线路用共模滤波器


    车载ECU用DC-DC转换器的趋势


    不断电子化的汽车搭载了很多ECU,需要采取共模噪声的对策。现在的汽车ECU的DC-DC转换器为了避开AM频带,DC-DC转换器的开关频率变为2MHz,高频范围的噪音对策变得很重要。

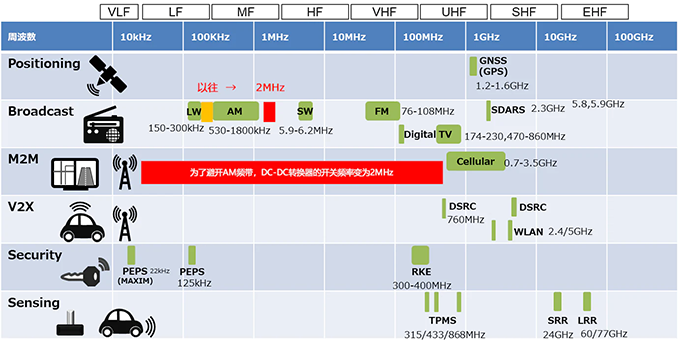

    图6各应用使用的频带


车载电源线路用共模滤波器


    当开关频率变为2MHz时噪声的变化


    传导噪声电压法


    条件:输入5V-输出1.2V/2A,无输入滤波器


    当开关频率达到2MHz时,基本电波达到AM频带以上,FM频带的噪声变大。


    车载电源线路用共模滤波器

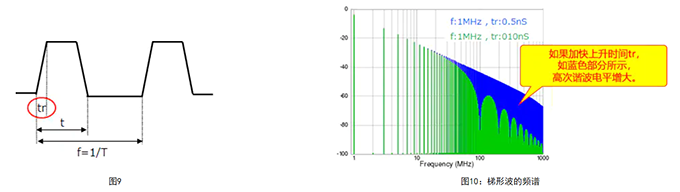

    FM频带的噪声变大的原因


    FM频带噪声变大的原因是,当开关的上升速度变快时,高频成分变大。由于框架接地的寄生电容,高频成分的共模电流变得容易很快下降。


    1)当开关的上升速度变快时,高频成分变大。


   车载电源线路用共模滤波器

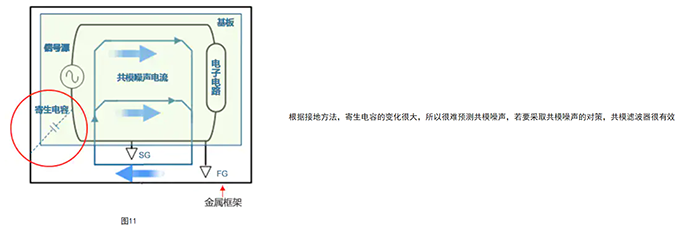

    2)频率高的成分由于框架接地的寄生电容,共模电流变得容易很快下降。


车载电源线路用共模滤波器


    3)如果针对共模的噪声对策不充分,导致误动作的可能性增大。


    车载电源线路用共模滤波器


    TDK车载电源线路用共模滤波器的特点和产品阵容


    TDK正在扩大应对各种DC电源线路的大电流(最大到8A)的产品阵容。产品在广泛的频带内确保高阻抗,使用温度范围应对“Ta(环境温度)=-40~125℃”。

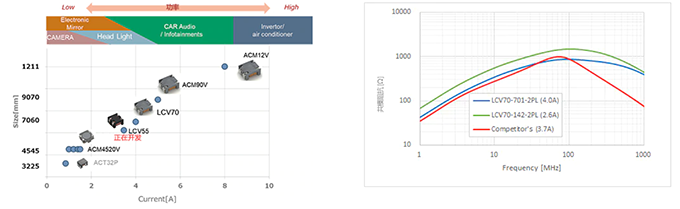

    应对应用示例


车载电源线路用共模滤波器

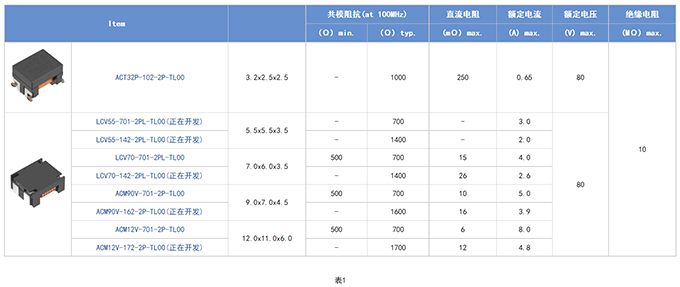

    产品阵容

车载电源线路用共模滤波器

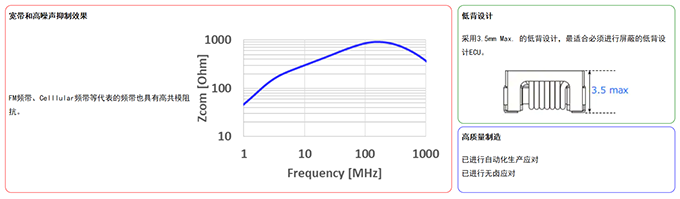

    产品的特点


    车载电源线路用共模滤波器


    总结

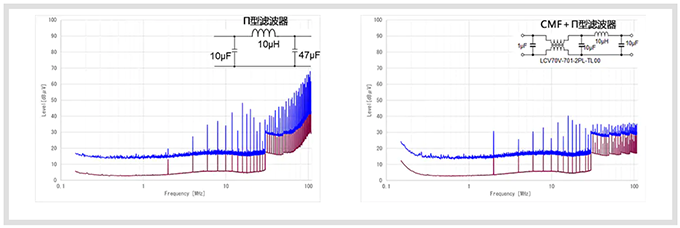

    随着DC-DC转换器的工作频率的高频化,FM频带的噪声对策越来越重要。关键是在采取EMI对策的基础上,划分正常模式噪声和共模噪声,特别是,由于共模引起的噪声有时会受图案及层构成、接地方法的影响。若要采取共模噪声对策,共模滤波器很有效。如下图所示,仅正常模式滤波器无法完全降低50MHz以上的噪声,但同时使用共模滤波器可以降低50MHz以上的噪声。


    如果EMI因为共模噪声不合格,使用共模滤波器采取对策很有效,但是之后追加时,需要进行设计变更,所以建议在设计阶段时预先准备好可以搭载的图案。


车载电源线路用共模滤波器


    文章来源:TDK官网
