PMP22557适用于电动摩托车 BMS 应用的高压降压转换器

2021/9/6 15:34:13
浏览次数: 15

    这种非隔离式降压转换器为 BMS 应用提供 400mA 时 12V 的固定输出。在大于 40V 的启动电压后，它可以在 50Vdc – 150Vdc 的输入电压范围内运行。该转换器在非连续导通模式 (DCM) 下运行，使用 UCC28730 控制器，该控制器以开关节点为参考。它以紧凑的外形提供高效率和低成本。

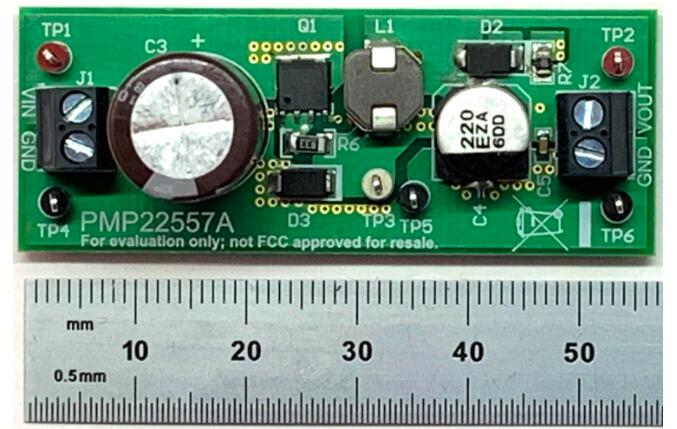

PMP22557适用于电动摩托车 BMS 应用的高压降压转换器参考设计

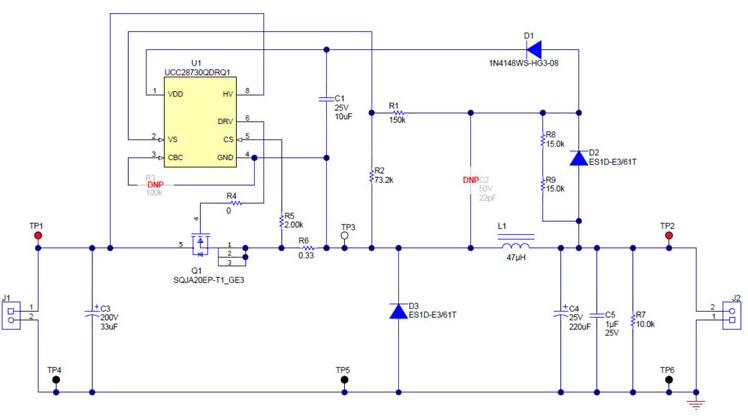

PMP22557适用于电动摩托车 BMS 应用的高压降压转换器参考设计


    特征


    独特的浮动控制器接地参考允许在高输入电压 (150-V) 下运行


    实现 84% - 87% 的效率（50V 至 150V 输入，400mA 输出）


    元件数量少，体积小


    采用单个标准电感器（无需变压器）
