AM6526处理器基于 Arm 应用处理器

2021/9/23 14:34:20
浏览次数: 19

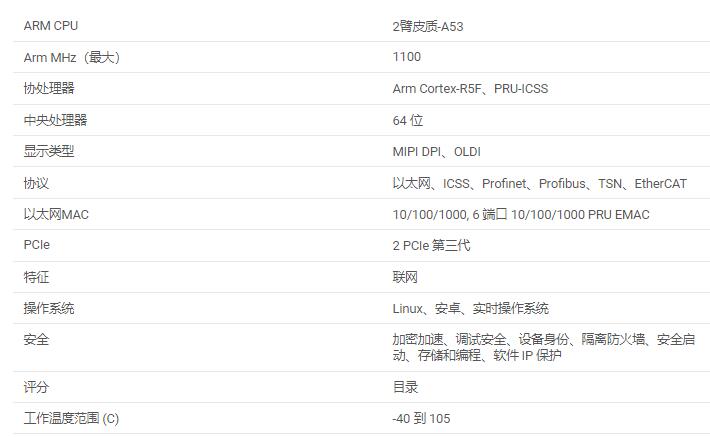

AM654x 和 AM652x Sitara™ 处理器是 Arm 应用处理器,旨在满足现代工业 4.0 嵌入式产品的复杂处理需求。


AM654x 和 AM652x 设备将四个或两个 Arm Cortex-A53 内核与一个双 Arm Cortex-R5F MCU 子系统相结合,该子系统包括旨在帮助客户实现其最终产品功能安全目标的功能和三个千兆工业通信子系统 (PRU_ICSSG),以创建SoC 能够进行高性能工业控制,具有工业连接性和功能安全应用处理能力。AM65xx 目前正在接受 TÜV SÜD 根据 IEC 61508 认证的评估。


AM6526处理器基于 Arm 应用处理器


AM654x 中的四个 Arm Cortex-A53 内核排列在具有共享 L2 内存的两个双核集群中,以创建两个处理通道。AM652x 中的两个 Arm Cortex-A53 内核可用于单个双核集群和两个单核集群选项。广泛的 ECC 包含在片上存储器、外设和互连中以确保可靠性。整个 SoC 包括旨在帮助客户设计能够实现其功能安全目标的系统的功能(正在 TÜV SÜD 进行评估)。除了 DMSC 管理的细粒度防火墙外,某些 AM654x 和 AM652x 设备还提供加密加速和安全启动。


可编程性由带有 Arm Neon™ 扩展的 Arm Cortex-A53 RISC CPU 提供,双 Arm Cortex-R5F MCU 子系统可用作两个内核的通用用途,也可以锁步使用以帮助满足功能安全的需求应用程序。PRU_ICSSG 子系统可用于提供多达六个工业以太网端口,例如 Profinet IRT、TSN、Ethernet/IP 或 EtherCAT(等等),或者它们可用于标准千兆以太网连接。


TI 为 Arm 内核提供了一套完整的软件和开发工具,包括处理器 SDK Linux、Linux-RT、RTOS 和 Android 以及 C 编译器和用于查看源代码执行情况的调试接口。将提供适用的功能安全和安保文档,以帮助客户开发其功能安全或安保相关系统。


AM6526处理器基于 Arm 应用处理器


在线留言询价
推荐阅读
  • 点击次数: 0
    2026-02-06
    AD7849是一款14/16位串行输入乘法DAC数模转换器。该DAC架构可确保拥有出色的微分线性性能;在额定温度范围内,A级产品可保证14位单调性,所有其它等级产品可保证16位单调性。在上电与关断期间(当电源电压变化不定时),VOUT引脚通过一个低阻抗路径箝位在0 V。为避免此时A3的输出短路变为0 V,传输门G1也会打开。这种状况会一直持续到电源稳定下来并向DAC寄存器写入一个有效字,此时G2打开,G1闭合。通过复位输入(RST IN)控制输入,也可以从外部对两个传输门进行控制。例如,如果RST IN输入采用电池监控器芯片驱动,则在关断或掉电时,RST IN输入将变为低电平以开启G1并闭合G2。要重新使能输出,必须重新加载DAC,使RST IN变为高电平。相反地,用户也可以利用片内电压检测器输出(RST OUT)来控制系统的其它部分。AD7849具有一个多功能串行接口结构,可以通过三条线路进行控制,以便于光隔离器应用。SDOUT是片内移位寄存器的输出,能够以菊花链形式使用,对多通道系统中的器件进行编程。此功能由DCEN(菊花链使能)输入控制。BIN/COMP引脚设置DAC编码方式。当BIN/COMP设置为0时,编码方式为标准二进制;设置为1时,编码方式为二进制补码。这样,在单极性和双极性两种输出范围中,用户均可以将DAC复位为0 V。该器件提供20引脚DIP和20引脚SOIC两种封装。因此常常被应用于工业过程控制、PC模拟I/O板以及仪器仪表中。
  • 点击次数: 0
    2026-02-06
    输入信号耦合RF 输入(INHI)为单端输入,必须交流耦合。INLO(输入共模)必须交流耦合到地。对于 1 MHz 至 10 GHz 的输入频率,建议耦合电容为 47 nF 陶瓷 0402 封装电容。耦合电容必须安装在靠近 INHI 和 INLO 引脚的位置。耦合电容值可以增加以降低输入级的高通截止频率。高通转角由输入耦合电容和内部 10 pF 高通电容共同设置。INHI 和 INLO 上的直流电压约为 VPOS 以下一个二极管压降。虽然输入可以进行电抗匹配,但通常没有必要。一个外部 52.3 Ω 并联电阻(连接在输入耦合电容的信号侧,如下图所示)与相对较高的输入阻抗相结合,可提供足够的宽带 50 Ω 匹配。耦合时间常数 50 × C_C/2 形成一个高通转角,在 f_HP = 1/(2π × 50 × C_C) 处有 3 dB 衰减,其中 C1 = C2 = C_C。使用典型的 47 nF 值,该高通转角约为 68 kHz。在高频应用中,f_HP 必须尽可能大,以最小化不需要的低频信号的耦合。在低频应用中,出于类似原因,在输入端添加一个简单的 RC 网络形成低通滤波器。该低通滤波器网络通常必须放置在耦合电容的发生器侧,从而降低给定高通转角频率所需的电容值。
  • 点击次数: 0
    2026-02-06
    AD8317 是一款六级解调对数放大器,专为频率高达 10 GHz 的射频测量和功率控制应用而设计。框图如下图所示。AD8317 与 AD8318 对数检波器/控制器共享大部分设计,在 50 dB 范围内保持严格的截距可变性 vs 温度特性。相比 AD8318 的额外改进包括:RF 突发响应时间缩短至 6 ns 至 10 ns电源电流降低至 22 mA电路板空间需求仅为 2 mm × 3 mm这些特性增加了 AD8317 的低成本和高性能优势。采用专有高速 SiGe 工艺的全差分设计扩展了高频性能。INHI 接收标称 500 Ω 并联 0.7 pF 的低频阻抗信号。±1 dB 对数一致性误差的最大输入通常为 0 dBm(参考 50 Ω)。输入的噪声谱密度参考为 1.15 nV/√Hz,相当于在 10.5 GHz 带宽内电压为 118 µV rms,或噪声功率为 -66 dBm(参考 50 Ω)。该噪声谱密度设定了动态范围的下限。然而,AD8317 的低端精度通过对解调传递特性进行特殊整形来增强,以部分补偿内部噪声引起的误差。共模引脚 COMM 为印刷电路板(PCB)接地提供高质量的低阻抗连接。封装焊盘内部连接到 COMM 引脚,也必须接地到 PCB,以减少从芯片到 PCB 的热阻抗。对数函数通过六级联增益级以分段方式近似。(有关对数近似的更全面解释,请参阅 AD8307 数据手册。)每级具有标称 9 dB 的电压增益和 10.5 GHz 的 3 dB 带宽。通过精密偏置,增益在温度和电源变化范围内保持稳定。由于增益级的级联特性,总增益很高。包含一个失调补偿环路,以校正级联单元内的失调。在每个增益级的输出端,使用平方律检波器单元对信号进行整流。RF 信号电压被转换为波动的差分电流,其平均值随信号电平增加而增加。除六级增益级和检波器单元外,AD83...
  • 点击次数: 0
    2026-02-06
    一、定义AD8336是一款低噪声、单端、线性dB、通用型可变增益放大器,可以在较大的电源电压范围内工作。它内置一个非专用前置放大器,可用增益范围为6 dB至26 dB。VGA增益范围为0 dB至60 dB,绝对增益限制为−26 dB至+34 dB。当前置放大器增益调整为12 dB时,前置放大器与VGA的合并3 dB带宽为100 MHz,该放大器在80 MHz内完全可用。采用±5 V电源时,最大输出摆幅为7 V 峰峰值。由于采用X-AMP®架构,因此在VGA的整个增益范围内保持良好的频率响应。差分增益控制接口在−55°C至+125°C温度范围内可提供精确的50 dB/V线性dB增益调整,且可方便地与各种外部源接口。较大电源电压范围使得AD8336适合工业、医疗应用和视频电路。双电源工作支持双极性输入信号,如光电二极管或光电倍增管所产生的输入信号。完全独立的电压反馈前置放大器同时支持反相和同相增益拓扑结构。通过在6 dB与26 dB之间选择前置放大器增益,并选择适当的反馈电阻,便可以在−14 dB至+60 dB额定增益范围内使用AD8336。对于4倍标称前置放大器增益,总增益范围为−14 dB至+46 dB。二、特征低噪声电压噪声:3 nV/√Hz电流噪声:3 pA/√Hz小信号带宽:115 MHz大信号带宽:2 V p-p=80 MHz转换速率:550 V/µs,2 V p-p增益范围(指定)−14 dB至+46 dB0 dB至60 dB增益缩放:50 dB/V直流耦合单端输入和输出电源:±3 V至±12 V温度范围:-55°C至+125°CPower150 ±3 V、-55°CT+125°C时的毫瓦84 ±3 V时的mW,PWRA=3 V三、应用...
  • 点击次数: 1
    2026-02-05
    容纳 AD9834 的印刷电路板(PCB)应设计为将模拟部分和数字部分分开,并限制在电路板的特定区域。这有助于使用可以轻松分离的地平面。最小蚀刻技术通常是地平面的最佳选择,因为它提供最佳屏蔽。数字地和模拟地平面应仅在一个点连接。如果 AD9834 是唯一需要 AGND 到 DGND 连接的器件,地平面应在 AD9834 的 AGND 和 DGND 引脚处连接。如果 AD9834 处于需要多个器件进行 AGND 到 DGND 连接的系统中,连接应仅在一个点进行,建立尽可能靠近 AD9834 的星形接地点。避免在器件下方走数字线,因为这些线会将噪声耦合到芯片上。模拟地平面应允许在 AD9834 下方运行以避免噪声耦合。AD9834 的电源线应使用尽可能大的走线,以提供低阻抗路径并减少电源毛刺的影响。快速开关信号(如时钟)应使用数字地进行屏蔽,以避免将噪声辐射到电路板的其他部分。避免数字和模拟信号交叉。电路板两侧的走线应相互垂直运行,以减少贯穿电路板的馈通效应。微带技术是最佳选择,但对于双面电路板并不总是可行。在这种技术中,电路板的元件侧专用于地平面,信号放置在另一侧。良好的去耦很重要。AD9834 的模拟和数字电源是独立的,并分别引出以最小化器件模拟部分和数字部分之间的耦合。所有模拟和数字电源应分别对 AGND 和 DGND 进行去耦,使用 0.1 µF 陶瓷电容与 10 µF 钽电容并联。为了达到去耦电容的最佳性能,应将它们尽可能靠近器件放置,理想情况下紧贴器件。在系统中,如果使用公共电源为 AD9834 的 AVDD 和 DVDD 供电,建议使用系统的 AVDD 电源。该电源应在 AD9834 的 AVDD 引脚和 AGND 之间具有推荐的模拟电源去耦,以及在 DVDD 引脚和 DGND 之间具有推荐的数字电源去耦电容。比较器的正常工作需要良好的布局策略...
