LT8491升压开关稳压器电池充电器

2021/10/25 14:52:51
浏览次数: 5

    LT8491是一款降压-升压开关稳压器电池充电器，可实现用于大多数电池类型的恒流恒压(CCCV)充电曲线，包括密封铅酸(SLA)、溢流、凝胶和锂离子电池。

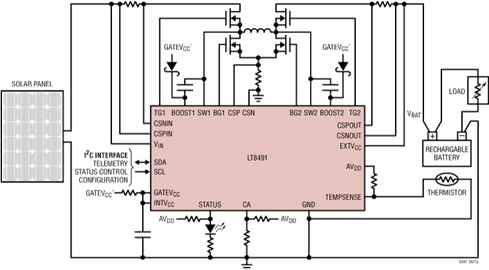

LT8491升压开关稳压器电池充电器


    该器件采用高于、低于或等于输出电压的输入电压工作，且可由太阳能电池板或直流电源供电。片内逻辑提供用于太阳能供电应用的自动最大功率点跟踪(MPPT)。LT8491可通过检测热耦合到电池的外部热敏电阻来执行自动温度补偿。STATUS引脚可用于驱动LED指示灯。该器件采用薄型(0.75mm) 7mm × 11mm 64引脚QFN封装。


    优势和特点


    VIN 范围：6V 至 80V


    VBAT 范围：1.3V 至 80V


    单个电感器可使 VIN 高于、低于或等于 VBAT


    ?自动 MPPT 用于太阳能充电


    自动温度补偿


    I2C 遥测和配置


    内部 EEPROM 用于配置?存储


    由太阳能板或直流供电运行?


    四个集成反馈环路


    可同步的固定频率：100kHz 至 400kHz


    64 引脚 (7mm × 11mm × 0.75mm) QFN 封装


    应用


    太阳能供电电池充电器


    多种铅酸电池充电


    锂离子电池充电器


    配备电池的工业或便携式军用设备
