Zynq UltraScale+ RFSoC ZCU216 评估套件

2021/11/9 14:07:50

浏览次数: 33

Zynq® UltraScale+™ RFSoC ZCU216 评估套件配备业界唯一单芯片自适应射频平台，是快速原型设计和高性能 RF 应用开发的理想平台。

ZCU216 评估套件配备 Zynq UltraScale+ RFSoC Gen 3 ZU49DR，可采用 16T16R 高速 RF-DAC 及 RF-ADC 实现 6GHz 以下频段的直接 RF 采样。

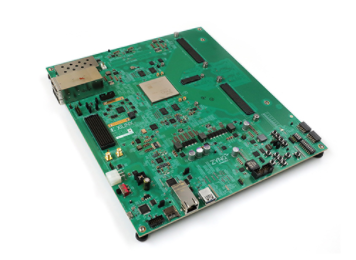

Zynq UltraScale+ RFSoC ZCU216 评估套件

除了 ZCU49DR 器件卓越的 RF 转换器技术外，ZCU216 套件还提供插件卡、广泛的连接选项和全面的开发工具及 IP，可帮助用户开发尖端 RF 设计，例如：

Zynq UltraScale+ RFSoC ZCU216 评估套件

5G 6GHz 以下海量 MIMO 无线电

5G mmWave 中频 (IF) 收发器

固定无线接入

数字相控阵雷达

地面卫星通信

频谱分析仪

高速 RF 测试仪

主要特性

提供参考设计及插件卡，可快速实现评估和原型设计

集成型 RF 设计实例

面向快速回路测试的 XM650 16T16R N79 频段回路插件卡

支持深度性能测量的 XM655 16T16R 分支插件卡

用于内（高达 1.2GHz）外部（高达 10GHz）参考时钟的 CLK104 RF 时钟插件卡

面向广泛应用开发的基础板载特性

DDR4 DIMM — 4GB、64 位、2,666MT/s、连接至可编程逻辑 (PL)

DDR4 SODIMM — 4GB、64 位、2,400MT/s、连接至处理系统 (PS)

I/O 扩展选项 — FPGA 夹层卡 (FMC+) 接口、RFMC 2.0 接口和 Pmod 连接

高速 I/O — 2x2 SFP28 接口，支持多达 4 个 SFP/SFP+/zSFP+/SFP28 模块

交付周期: 10 周
