还分不清LNA和PA吗，低噪放大器和功率放大器的区别是什么

2021/11/11 9:22:03
浏览次数: 5

兆亿微波商城今天为您分享关于低噪放大器和功率放大器的区别，首先我们了解一下什么是LNA，LNA是低噪放大器的缩写，PA是功率放大器的英文缩写。他们的区别详情如下。

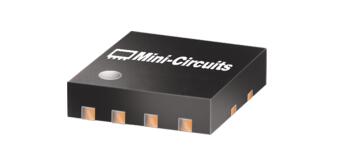

还分不清LNA和PA吗，低噪放大器和功率放大器的区别是什么


PA和LNA区别：


PA用于发射机中，位于天线的前端，通过增加发射机功率来增加通信距离； 将PA和天线组合在一起使用可以组成有源发射天线，将LNA和天线组合在一起使用可以组成有源接收天线。


PA通常称为大信号放大器，LNA称为小信号放大器，是放在接收机前端，因为接收机天线馈下来的信号是非常微弱的，如-70dBm或更低；LNA设计重点需要考虑增益和噪声系数的平衡，用于接收机；而PA的设计以增益为首要，用于发射机；


LNA设中考虑的S参数和Y参数的本质都是小信号参数，因此S参数、 Y参数通常不用于PA的设计；PA的设计也主要通过阻抗完成。
