PGA281零漂移、高电压可编程增益放大器

2021/11/11 16:49:38

浏览次数: 11

PGA281 是一款高精度仪表放大器，此放大器具有数控增益和信号完整性测试功能。这个器件使用已获专利的自动归零技术来提供低偏移电压、近零偏移和增益漂移、出色的线性，并且几乎没有 1/f 噪声。

对 PGA281 进行了优化，从而在一个宽频率范围内提供大于 110dB (G = 1) 的出色共模抑制。较好的共模和电源抑制提供了高分辨率、精准测量。 36V 电源能力和宽、高阻抗输入范围符合一般信号测量的需要。

PGA281 提供 ⅛V/V（衰减）至 176V/V 范围内的多个内部增益选项，这使得这款器件成为适用于多种应用的通用、高性能模拟前端。完全差分、轨到轨输出被设计成可将宽范围输入信号与高分辨率模数转换器 (ADC) 的低压域轻松对接。

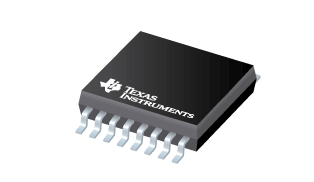

PGA281 采用薄型小外形尺寸 (TSSOP)-16 封装并且额定温度范围介于 -40°C 至 +105°C 之间。

特性

宽输入电压范围：在使用 ±18V 电源时为 ±15.5V

二进制增益步长：128V/V 至 ⅛V/V

额外比例缩放因子：1V/V 和 1⅜V/V

低偏移电压：在 G=128 时为 5μV

偏移电压的近零长期漂移

近零增益漂移：0.5ppm/°C

出色的线性：1.5ppm

出色的共模抑制比 (CMRR)：140dB

高输入阻抗

极低 1/f 噪声

差分信号输出

过载检测

薄型小外形尺寸 (TSSOP)-16 封装
