LMH2832全差分、双路、1.1GHz 数字可变增益放大器

2021/11/11 16:53:23
浏览次数: 16

LMH2832 是一款高线性度双通道数字可变增益放大器 (DVGA),适用于高速信号链和数据采集系统。LMH2832 已经过优化,可实现高带宽、低失真和低噪声等特性,因此非常适合用作双路 14 位模数转换器 (ADC) 的驱动器。此器件包含一个固定增益模块和一个可变衰减器,总增益为 30dB,最大衰减为 39dB。增益范围为 –9dB 到 30dB,增益步长为 1dB,增益精度为 ±0.2dB。输入阻抗可分别使用 1:3Ω 或 1:2Ω 比率平衡-非平衡转换器来轻松匹配 50Ω 或 75Ω 系统。LMH2832 设计用于驱动通用 ADC,而且满足电缆数据服务接口规范 (DOCSIS) 3.0 32 正交振幅调制 (QAM) 载波和 DOCSIS 3.1 宽带正交频分多路复用 (OFDM) 系统的要求。凭借优异的 NF (6.5dB) 和线性度,LMH2832 可遵循 DOCSIS 规范执行。掉电状态下的静态电流低于每通道 5mA,而运行期间的典型流耗为每通道 105mA。

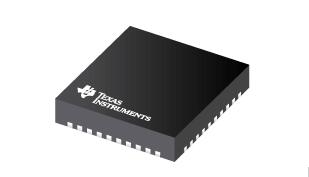

LMH2832全差分、双路、1.1GHz 数字可变增益放大器

特性


由 SPI单独控制的双通道数字可变增益放大器 (DVGA)

5V 单电源

–3dB 带宽:1.1GHz(最大增益)

平滑带宽响应:300MHz

通道间增益匹配:±0.05dB

通道间相位匹配:±0.1°

增益:

-9dB 至 30dB

1dB 步长 ±0.2dB

输出三阶截断点 (OIP3):

300MHz 时为 43dBm

200MHz 时为 51dBm

噪声系数 (NF):

300MHz、ZIN = 150Ω 时为 6.5dB(最大增益)

可调功耗:

每通道 90mA 至 108mA

节能、掉电特性:

每通道 IQ < 4.5mA

掉电引脚和 SPI 可编程性

300MHz 时的输入回波损耗:

17dB (RS = 150Ω)


应用


DOCSIS 3.1 CMTS 上行直接采样接收器

CATV 调制解调器信号调节

可编程增益 IF 放大器

通用 RF、IF 增益级

ADC 驱动器
