STM32F103VCT6中文数据手册、参数表、引脚图（ST意法半导体）

2021/11/18 11:09:16
浏览次数: 1145

STM32F103VCT6中文数据手册、参数表、引脚图（ST意法半导体）

一、STM32F103VCT6概述


STM32F103VCT6是一款高密度性能ARM Cortex-M3 32位微控制器,100引脚LQFP封装.它包含72MHz运行频率高性能RISC核心,高速嵌入式存储器,以及连接至2条APB总线的增强型I/O与外设.STM32F103VCT6具有12位模数转换器,计时器,PWM计时器,标准与高级通讯接口.多种省电模式允许设计低功耗应用.

运行电压范围:2V至3.6V

256K字节闪存

48K字节SRAM

CRC计算单元,96位独特ID

3个12位,1?s模数转换器(高达16条通道)与2个12位数模转换器92通道

4个通用,2个高级控制与2个基础计时器

80个快速I/O端口

串行线调试(SWD)与JTAG接口

3个SPI,2个I2C,5个USART,1个USB,1个SDIO与1个CAN接口

环境温度范围:-40°C至85°C

应用范围

嵌入式设计与开发,电机驱动与控制,医用,便携式器材,无线,工业,成像,视频和目视,消费电子产品,车用


二、STM32F103VCT6中文参数


系列名称STM32F模数转换器单元数目3
封装类型LQFP最高工作温度+85°C
安装类型表面贴装最低工作温度-40°C
引脚数目100PWM分辨率16Bit
装置核芯ARM Cortex M3长度14.2mm
数据总线宽度32Bit计时器分辨率16Bit
程序存储器大小256 kB高度1.45mm
最大频率72MHz模数转换器3（16 x 12 位）
内存大小48 kB宽度14.2mm
USB通道1个设备脉冲宽度调制2（16 位）（电机控制）
PWM单元数目2USART 通道数量5
模数转换器通道16计时器6 x 16 位
SPI通道数目3尺寸14.2 x 14.2 x 1.45mm
典型工作电源电压2 → 3.6 V指令集结构RISC
程序存储器类型闪存模数转换器分辨率12Bit
计时器数目6CAN通道数目1
I2C通道数目2

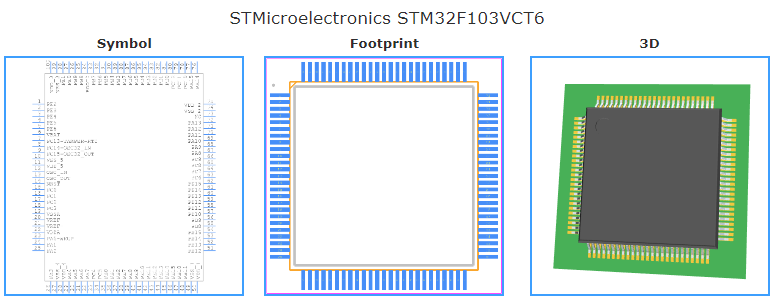

三、STM32F103VCT6引脚图


STM32F103VCT6中文数据手册、参数表、引脚图（ST意法半导体）
