ADMV1128是一款绝缘体上硅(SOI)、微波上变频器和下变频器,针对5G无线电设计进行优化,工作频率范围为24 GHz至29.5 GHz。
上变频器和下变频器同时提供两种频率转换模式。一种模式是转换自和/或至单端或复中频(IF)信号,然后通过片内90° IF混合模式,称为IF模式。

另一种模式是直接变频自和/或至差分基带同相/正交(I/Q)输入和输出,称为基带模式。I/Q基带输出共模电压在0 V至1.5 V之间可编程。SPI可对正交相位进行微调以优化I/Q解调性能。
当器件用作镜像抑制下变频器时,校准之前,不需要的镜像项通常会被抑制为25dBc。ADMV1128提供平方律功率检波器以便监控下变频器混频器输入端上的功率水平。
RF接收输入、RF发射输出和本振(LO)接口全部为单端接口并匹配至50 Ω。片内RF开关提供用于结合发射和接收RF端口的选项,适用于时分双工(TDD)应用。
串行端口接口(SPI)可调整正交相位,以实现最佳边带抑制性能。此外,SPI在无需载波馈通优化时可关断输出包络检波器以便降低功耗。

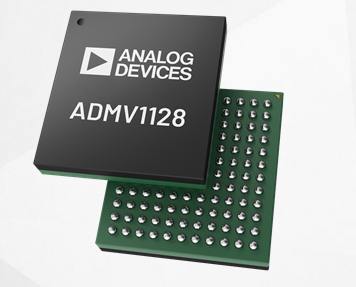

ADMV1128上变频器和下变频器采用紧凑的散热增强型、6 mm × 6.5 mm、球栅阵列(BGA)封装。这种BGA封装能够从封装顶部对ADMV1128进行散热,以实现高效散热。ADMV1128工作温度范围为?40°C至+95°C。
应用
毫米波5G应用
点对点微波无线电
雷达和电子战系统
仪器仪表和自动测试设备(ATE)
