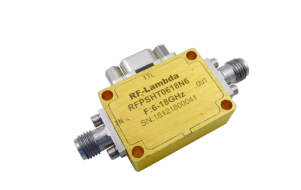

数码360⁰ 移相器 6GHz-18GHz(型号推荐：RFPSHT0618N6)

2021/11/25 14:00:30

浏览次数: 14

RFPSHT0618N6是一种具有频率范围的数字控制移相器6至18GHz。移相器的调整范围为360度，控制位为6,一点插入损耗为10dB，典型电压驻波比为2.0:1。

移相器是一种用于调整传输相位的装置系统RF Lambda移相器提供低插入损耗和相等的所有相位状态下的振幅（或损耗）。

本产品的工作温度在-40℃～+85℃之间。

特征

•宽带操作6-18GHz•6位相移、典型应用•无线基础设施•军事和航空航天应用•测试仪器•雷达系统•5G无线通信•微波无线电系统•TR模块

•研究和开发•蜂窝基站
