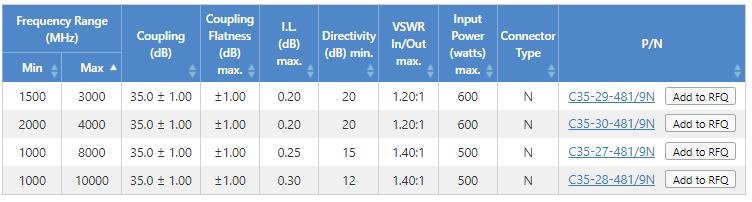

Pulsar微波公司生产一系列专为高功率运行而设计的单定向耦合器和双定向耦合器。有从0.1MHz到10GHz的各种窄带和宽带设计。这些定向耦合器的标准值为30、35、40和50 dB，耦合公差为+/-1 dB。

高功率定向耦合器具有低插入损耗。各型号之间的联轴器平面度保持在+/-1 dB或以下。在整个工作频率范围内，大多数装置的主线电压驻波比为1.2:1或更高。脉冲星微波设计的输入功率高达2.5千瓦。

典型的方向性为20 dB或更大。SMA或N型内螺纹连接器提供标准轮廓。对于更高的额定功率，主线通常会在耦合端口上使用带SMA的N连接器。
