ADL5580-EVALZ 评估板简述以及实物图

2022/1/14 8:51:15
浏览次数: 42

ADL5580 是一款高性能、单端或差分放大器，具有 10 dB 的电压增益，并针对直流至 10.0 GHz 范围的应用进行优化。

该放大器在很宽的频率范围内，提供 2.24 nV/√Hz 的低折合到输入 (RTI) 噪声谱密度 (NSD)（在 1000 MHz 时），并针对失真性能进行了优化，因此是高速 12 位至 16 位模数转换器 (ADC) 的理想驱动器。ADL5580 非常适用于高性能、零中频 (IF) 和复杂 IF 接收器设计。此外，对于单端输入驱动器应用，该套件保持低失真。

ADL5580-EVALZ 评估板允许使用 SDP-S 接口板，通过 Windows PC 上的 USB 端口来手动控制 ADL5580。

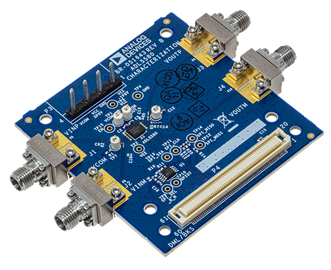

ADL5580-EVALZ 评估板

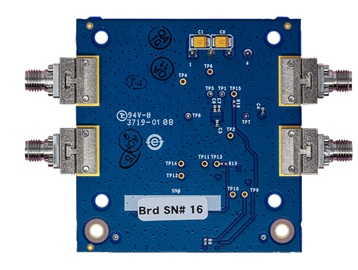

ADL5580-EVALZ 评估板

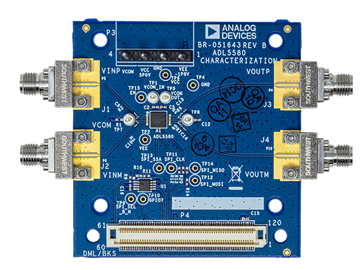

ADL5580-EVALZ 评估板
