AnDAPT推出面向Microchip PolarFire FPGA的电源解决方案

2022/1/19 15:49:31
浏览次数: 7

AnDAPT现在支持使用集成、灵活和可编程的AmP电源管理IC为Microchip PolarFire FPGA供电


FPGA/SoC电源方案专家AnDAPT今天为Microchip PolarFire FPGA推出了电源管理解决方案PMIC(表 1)。这是AnDAPT此前宣布为多个Xilinx Zynq系列提供可编程电源解决方案的又一个案例。


AnDAPT推出面向Microchip PolarFire FPGA的电源解决方案

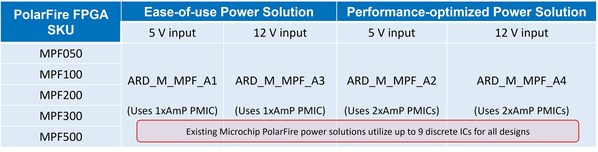

表 1。AnDAPT为Microchip PolarFire FPGA提供新的供电产品


AnDAPT是一家高度集成的可编程电源管理IC(PMIC)产品提供商(基于其专有和革命性混合信号FPGA平台),使用其标志性AmP PMIC和专有软件(包括WebAmp和WebAmp R.D.)为PolarFire FPGA SKU生成电源管理解决方案,适用于12 V和5 V输入。


PolarFire的“易于使用”和“性能优化”用例可能需要多达9个电源轨。AnDAPT提供使用2颗AmP PMIC 芯片的系统解决方案,相比之下,AmP提供更紧凑的解决方案来节省电路板面积,缓解供应链问题,并且次解决方案满足或超过PolarFire的电源性能规范要求。AnDAPT的所有电源管理解决方案PMIC均采用相同的芯片,该芯片可进行配置以支持客户的设计要求。使用一种可配置的芯片来支持多种设计,这样可以简化客户的库存管理。


AmP产品可加快有线接入网络、蜂窝基础设施以及工业自动化、数据中心、计算和物联网市场中各种应用的设计开发。这些即用型可编程产品提供了便捷可靠的解决方案,可为整个PolarFire FPGA产品线供电,同时可兼顾电源轨的整合、排序以及不同的电源要求等复杂性。

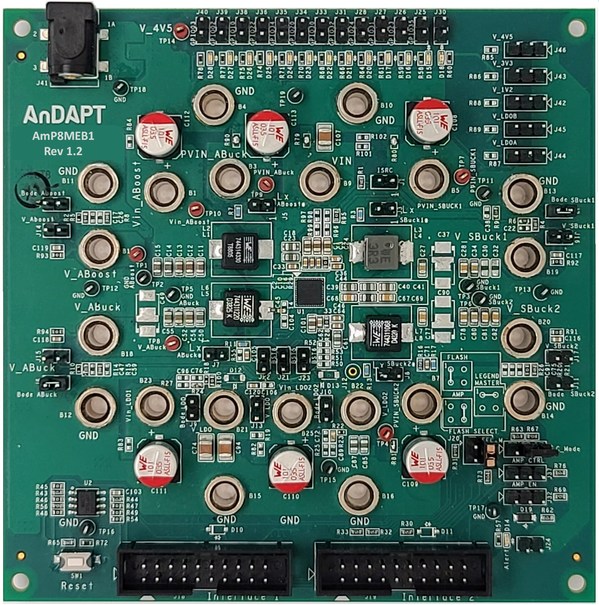

这些设计经过平台测试和验证,AmP8MEB1评估板上可以使用这些电源方案案例图 1)。


“这些即用型可编程产品的优势包括通过减少IC数量而实现更快的上市时间、更低的复杂性以及更高的可靠性。AnDAPT首席执行官Bill McLean表示:“AnDAPT的这些解决方案用户可以直接使用,或者通过我们的软件设计工具做进一步修改,完成定制化,满足客户的具体要求。这些解决方案的目标是实现更快的产品开发,从而大幅缩短产品上市时间,同时确保高可靠性和高性能,”Bill继续说道。


AnDAPT WebAmP R.D.(参考设计)软件工具


AnDAPT开发了一种直观的软件工具——WebAmp R.D.,从而提供具有最佳灵活性的即用型PMIC解决方案。这些解决方案以Microchip PolarFire和多种Xilinx FPGA系列用例为基础。客户可以直接采用用例,或修改轨序、更改输出电压、改变每条轨道的最大电流和禁用未使用的轨道(如果需要)。WebAmp R.D.提供所有必要的设计文档,包括设计文件、参考原理图、数据表、BoM和布局指南。若需额外功能,如系统电源轨道或其他逻辑,可在AnDAPT的WebAmP软件工具上使用已生成的设计文件作进一步修改。


AnDAPT电源管理解决方案


AmP IC采用紧凑型5mm x 5mm封装和高集成度,提供一流的系统供电解决方案。每个PMIC均包含一个单相/两相DrMOS控制器(最高可达70A)、多个降压转换器(10A/6A)、大电流LDO(最高可达2A)或负载开关(LDSW)、4个通用LDO(200mA)和电源管理功能(包括故障保护和时序)。


这些PMIC解决方案可在AnDAPT网站的“PMIC解决方案”页面查阅。这些设计使设计人员能够轻松选择解决方案,并在几分钟内完成启动和运行,以便作出评估。同时,WebAmP R.D.工具使设计人员能够根据FPGA设计要求快速向上和向下扩展解决方案。此外,这些产品可用于WebAmP工具,以进一步定制和添加其他系统电源轨。这使得AnDAPT AmP IC解决方案成为PolarFire FPGA应用和满足其他系统电源要求的理想选择。

AnDAPT推出面向Microchip PolarFire FPGA的电源解决方案
