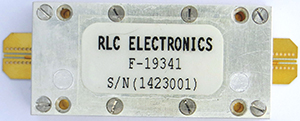

RLC Electronics高频表面贴装腔体滤波器系列

2022/2/17 10:40:06

浏览次数: 7

RLC Electronics 自豪地推出一系列用于小型、薄型系统集成的高频表面贴装腔滤波器。使用专有技术创建和构建设计，从而在各种环境压力下提供坚固、稳定的性能。

高 Q 腔体滤波器性能最高可达 30 GHz，轮廓高度低至 200mm。表面贴装设计适用于回流焊连接，可节省尺寸、成本和重量。这种类型的设计实现了高达 3x fo 的 60dBc 抑制，同时还保持了良好的 VSWR（最小 14dB）。

有该产品需求，可以及时联系兆亿微波商城在线客服！
