DPX-M50 射频/微波双工器

2022/2/18 15:41:35
浏览次数: 14

    双工器是一种分离或组合高频和低频的装置。每个双工器都有一个低通截止频率，低于该频率的信号从公共端口路由到低通端口，以及一个高通截止频率，高于该频率的信号从公共端口路由到高通端口。非常适合用作双工器、吸收滤波器或频率选择信号路由器，Marki 双工器在小封装中提供尖角。整个乐队都提供定制设计。

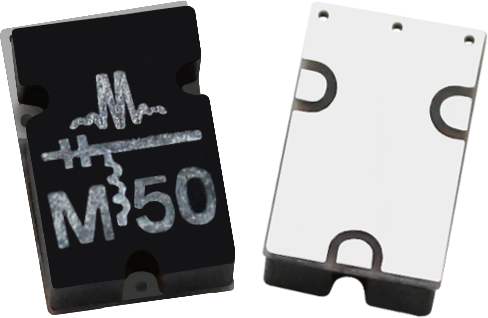

DPX-M50 射频/微波双工器
在线留言询价
