DRV600无爆音、固定输入增益线路驱动器

2022/2/22 9:02:31

浏览次数: 3

DRV600 是一款立体声线路驱动器，旨在允许移除输出隔直电容器以减少组件数量和成本。DRV600 非常适合尺寸和成本是关键设计参数的单电源电子设备。

DRV600 能够将 2 Vrms 驱动到3.3 V 的 600 负载。DRV600 具有 -1.5 V/V 的固定增益和具有 ±8-kV IEC ESD 保护的线路输出。DRV600 具有左右声道的独立关机控制。

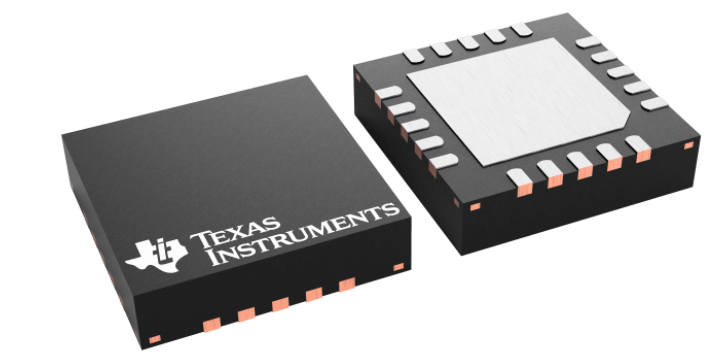

DRV600 采用 4 mm × 4 mm 薄 QFN 封装。
