40 GHz CW 信号发生器（信号源）

2022/2/22 13:30:50
浏览次数: 5

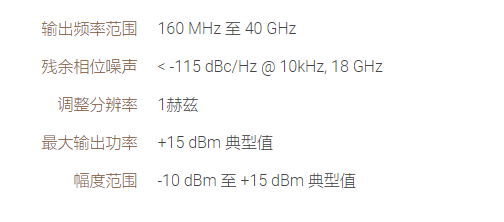

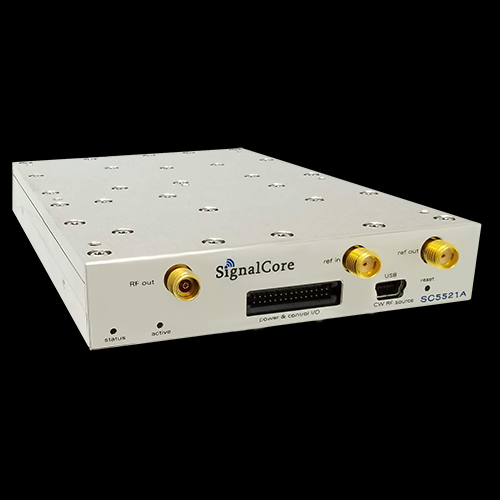

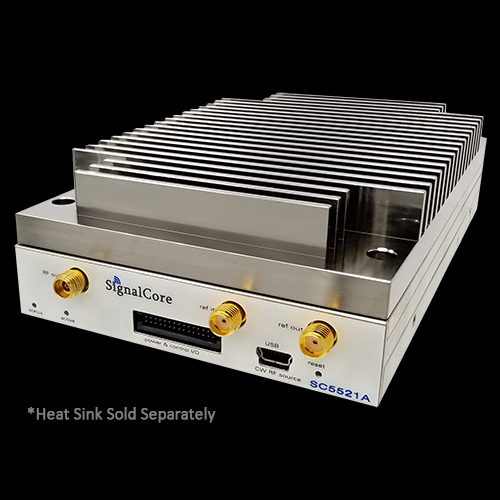

    SC5520A 和 SC5521A 是信号发生器超高频合成器系列 (UHFS) 的一部分。它具有 160 MHz 至 40 GHz 的频率调谐范围，以 1 Hz 的分辨率步进，典型的幅度范围为 -10 dBm 至 +15 dBm，相位噪声是市场上最低的。这些模块既紧凑又坚固，非常适合系统集成到变频器、测试设备或现代数字数据转换器中的时钟。


40 GHz CW 信号发生器（信号源）

    已经证明，在数字通信中，该器件出色的相位噪声不会降低数字数据的 EVM。该信号发生器出色的相位噪声及其成本效益将使系统设计过程顺利进行。

40 GHz CW 信号发生器（信号源）

40 GHz CW 信号发生器（信号源）
在线留言询价
