APM-6849SM 2-30 GHz 表面贴装低相位噪声放大器

2022/2/25 15:48:34
浏览次数: 10

    APM-6849SM 是一款单级宽带、低相位噪声 LO 驱动放大器，旨在提供 +21 dBm 饱和输出功率，采用 3 mm QFN 封装。该放大器使用 GaAs HBT 技术实现低相位噪声，并在偏离载波频率 10 kHz 时提供业界领先的 ?170 dBc/Hz。该放大器还非常高效，在 5 GHz 输入频率和低直流电流消耗下具有 21% 的峰值 PAE。它经过优化，可提供足够的功率来驱动 S 二极管混频器 (2 - 20 GHz) 或 H/L 二极管混频器 (2 - 32 GHz) 的 LO 端口。该放大器可在各种??偏置条件下运行，适用于低功率和高功率应用。

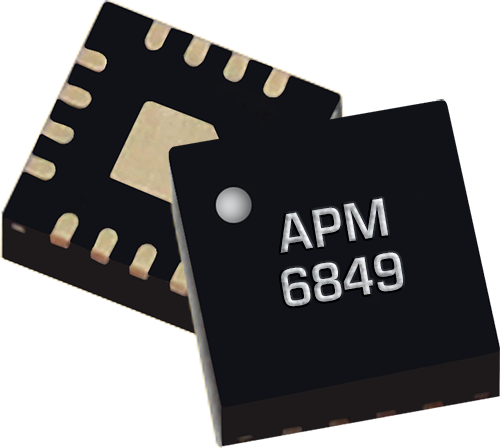

APM-6849SM 2-30 GHz 表面贴装低相位噪声放大器
在线留言询价
