在碳中和的时代背景下，从毫瓦级到兆瓦级的开关电源都在往高频、高效、高密度的方向发展。ZDS5054A电源分析型示波器配备多种电源智能分析功能，帮助工程师快速设计高效可靠的电源。
背景介绍
在节能减排的时代背景下，从毫瓦级到兆瓦级的开关电源，都在往高频、高效、高密度、智能化的方向发展，对于开关器件、磁性元件、电容、电感等器件的测试要求越来越高。
ZDS5054A电源分析功能为开关电源量身打造，涵盖了输入输出特性测试，MOSFET、磁性元件、电容、电感等器件分析，调制波形测试等功能，全方位评测开关电源可靠性。
电源分析功能应用场景

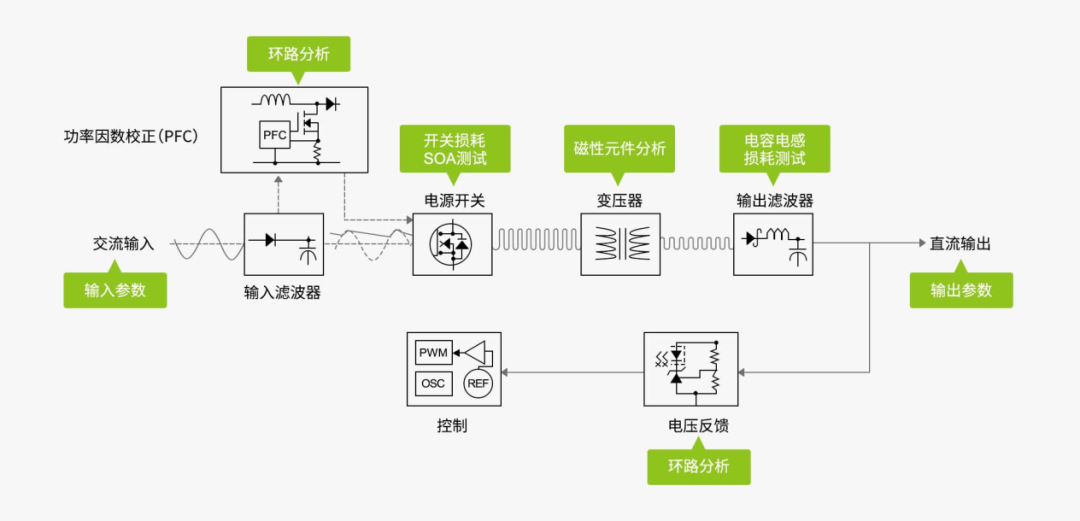

以典型的AC-DC电源为例，ZDS5054A电源分析型示波器的应用场景如上图所示。下文我们简单介绍几个特点功能，实际测试过程可查看本期视频。
开关损耗测试：精准量化分析MOSFET损耗
功率MOSFET开关损耗测试是PFC电源调试中的难点，由于SPWM每个周期的开关损耗都不相同，传统通过手光标和数学运算手动测试的方式已经不适用。

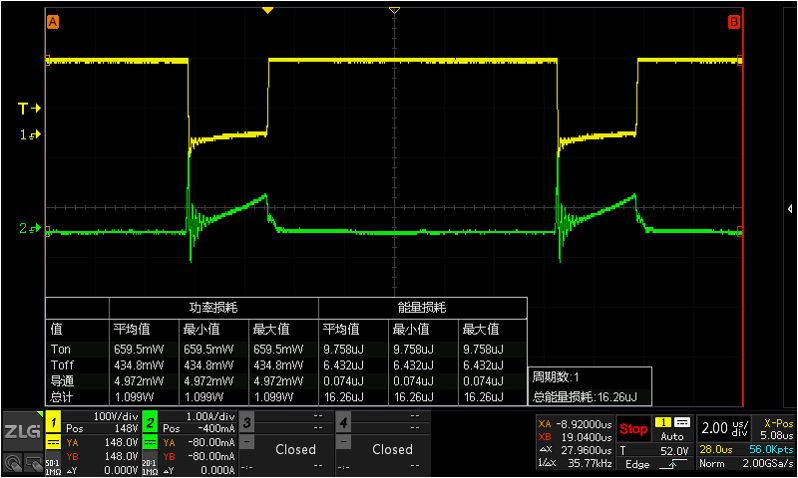

ZDS5054A示波器标配512M存储深度，可捕获多个完整调制周期SPWM波形，自动统计各开关周期的开通/关断/导通损耗，计算最大值、最小值、平均值，准确量化开关器件的功率损耗。
SOA分析：有效保障MOSFET安全工作

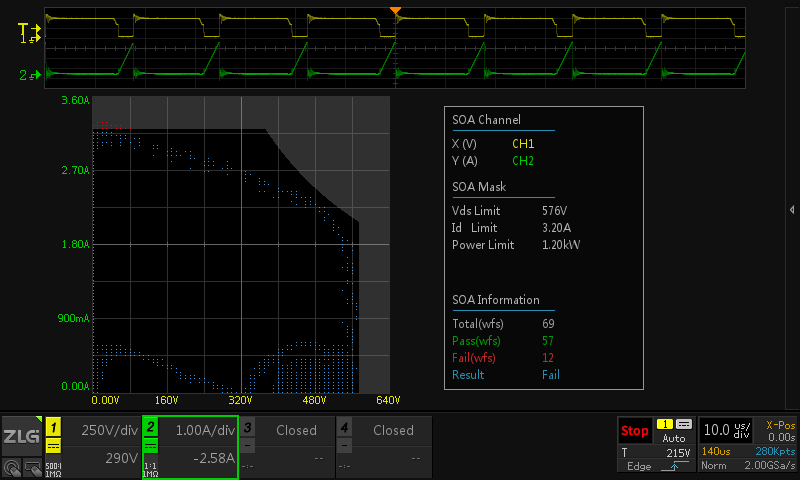

功率MOSFET瞬时电压、电流、功率超出安全工作区，会导致器件损坏、爆炸的风险陡增，常规调试手段难以对器件的各种工况进行全面评估。SOA安全工作区分析功能，可统计MOSFET在所有工况下瞬时参数超出安全工作区的概率，便于工程师更好的评估电源工作稳定性。
环路分析：快速判断电源环路稳定性

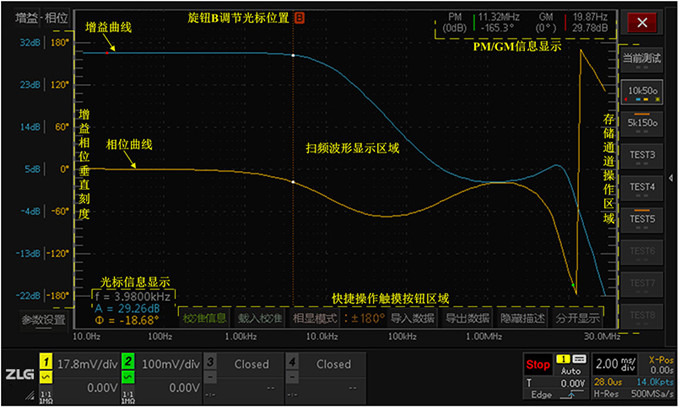

稳定的反馈环路对开关电源来说是非常重要的，如果没有足够的相位裕度和幅值裕度，电源的动态性能就会很差或者出现输出振荡。伯德图可以直观呈现负反馈系统的增益、相位的频率响应曲线，通过分析系统的增益余量与相位余量，可以判断控制系统是否稳定。
