出售现货：TPS7A4701RGWR线性和低压差 (LDO) 稳压器

2022/3/2 9:37:32
浏览次数: 8

TPS7A47 是一系列正电压 (+36V)、超低噪声 (4µV RMS ) 低压差线性稳压器 (LDO)，能够提供 1A 负载。

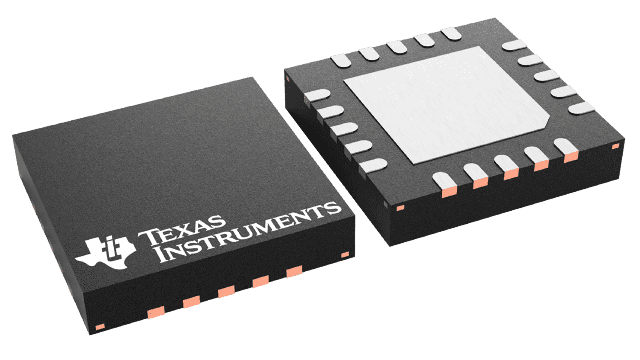

出售现货：TPS7A4701RGWR线性和低压差 (LDO) 稳压器


TPS7A4700 输出电压是用户可编程的（高达 20.5 V），使用印刷电路板 (PCB) 布局，无需外部电阻器或前馈电容器，从而减少了整体组件数量。


TPS7A4701 输出电压可以通过用户可编程的 PCB 布局（最高 20.5 V）进行配置，也可以通过外部反馈电阻器进行调整（最高 34 V）。


TPS7A47 采用双极技术设计，主要用于高精度、高精度仪表应用，其中干净的电压轨对于最大限度地提高系统性能至关重要。该特性使该器件非常适合为医疗、射频 (RF) 等关键应用中的运算放大器、模数转换器 (ADC)、数模转换器 (DAC) 和其他高性能模拟电路供电, 和测试和测量。


此外，TPS7A47 非常适合后置 DC-DC 转换器调节。通过滤除 DC-DC 开关转换固有的输出电压纹波，可确保在敏感仪器、测试和测量、音频和 RF 应用中实现最佳系统性能。


对于需要正负低噪声轨的应用，请考虑 TI 的 TPS7A33 系列负高压、超低噪声线性稳压器。
