AFBR-POMEK2204-2W 激光评估套件

2022/3/7 10:45:50
浏览次数: 9

    Broadcom 正在推出一个激光评估套件，以支持其新发布的 2W 激光器 [AFBR-POL2120]。该套件包含 2W 激光器，具有可控制的电流源来调节激光输出。通过耦合到 Broadcom 的一个光功率转换器 [AFBR-POC204L 或 AFBR-POC206L]，可以方便地实现全光纤供电链路。Broadcom 的高效光功率转换器以在工业应用中提供 100% 电隔离功率而闻名。凭借 2W 激光器，Broadcom 现在提供了完整的解决方案。

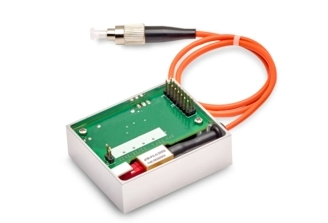

AFBR-POMEK2204-2W 激光评估套件


    特征


    输出功率：在工作温度范围内高达 2W


    小型外壳 工作温度：+15 至 +45 °C


    FC/PC 端口：MM 光纤 62.5、105 和 200 ?m 纤芯直径


    电针（阳极和阴极）


    专为光纤供电而设计


    符合 RoHS 标准（激光）


    应用


    传感器应用：为各种传感器提供隔离电源


    电力公用事业：提供隔离电源以保护传感器设备


    雷击：保护关键电路


    射频电力电子电路：减少电容耦合和干扰


    石油和天然气行业：消除火花的风险


    化工厂：在金属线可能受到侵蚀的腐蚀性区域使用光纤供电


    航空航天：减轻重量、EMI 和火花风险


    医疗仪器：磁共振成像 (MRI)


    安全性：触发器和电源不受 EMI-RFI 影响
