适用于三相 BLDC 电机且效率为 99% 的 36V、1kW、18cm2 功率级参考设计

2022/3/18 17:20:36
浏览次数: 3

这种1kW功率级参考设计实现了三相36V无刷直流（BLDC）电机99%的效率，该电机用于工业应用中，例如使用10芯锂离子电池的电动工具。该设计展示了该功率水平下最小的逆变器功率级，实现了基于传感器的梯形控制，并支持25臂连续（2秒60A峰值，400毫秒100A峰值）绕组电流。该设计的MOSFET功率块和电流控制栅极驱动器有助于清洁MOSFET开关，并由于转换速率控制和低寄生电感而降低EMI。

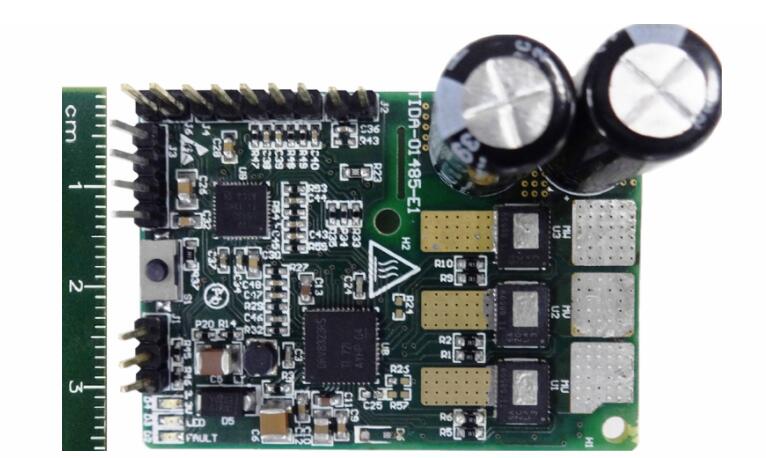

适用于三相 BLDC 电机且效率为 99% 的 36V、1kW、18cm2 功率级参考设计

特性


在6V至42V（10s锂离子电池）的电压下运行，提供25ARMS连续（60A峰值持续2s，100A峰值持续400ms，400A持续10ms）的电机绕组电流


36V/700W，18臂支架，不带散热器，尺寸为50mm x 36mm的小型PCB板


通过VDS传感的MOSFET电流监测和过电流保护，响应时间小于1µs


适用于三相 BLDC 电机且效率为 99% 的 36V、1kW、18cm2 功率级参考设计
在线留言询价
