什么是声表滤波器？它的应用范围有哪些

2022/3/23 9:54:01
浏览次数: 10

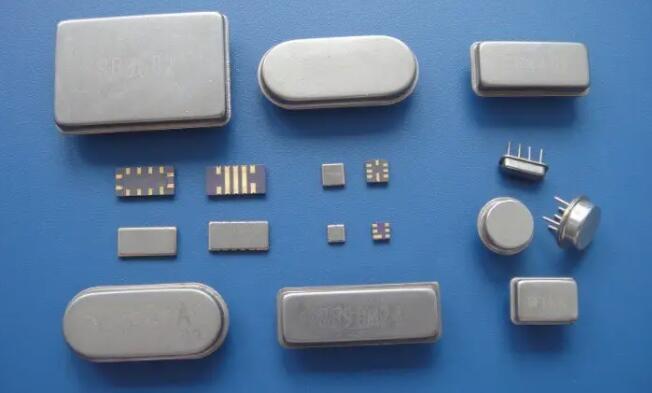

    声表滤波器(通常简称SAW)主要作用原理是利用压电材料的压电特性，利用输入与输出换能器（Transducer）将电波的输入信号转换成机械能，经过处理后，再把机械能转换成电的信号，以达到过滤不必要的信号及杂讯，提升收讯品质的目标。


什么是声表滤波器？它的应用范围有哪些


    声表滤波器和声表谐振器被广泛应用在各种无线通讯系统、电视机、录放影机及全球卫星定位系统接收器上替代LC谐振电路，用于级间耦合和滤波。主要功用在於把杂讯滤掉，比传统的 LC 滤波器安装更简单、体积更小。
