EVAL-BF707-EZKIT评估板低成本的硬件解决方案

2022/3/25 13:38:37
浏览次数: 13

ADSP-BF707评估硬件为用户评估ADI的ADSP-BF70x Blackfin处理器系列提供了一种低成本的硬件解决方案。 Blackfin处理器将先进的双MAC信号处理引擎、干净且正交的RISC式微处理器指令集的优势和单指令、多数据流(SIMD)多媒体能力结合为一个指令集架构。 Blackfin+™内核的最新改进加入了32位MAC和16位复杂MAC支持、缓存增强、分支预测以及其他指令集改进，同时保持指令集兼容之前的Blackfin产品。

ADSP-BF707 EZ-KITLite包含即刻开始评估所需的全部硬件：

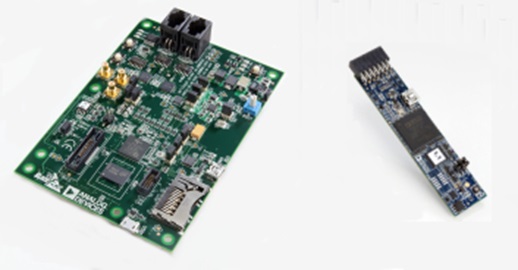

EVAL-BF707-EZKIT评估板低成本的硬件解决方案


ADSP-BF707 EZ-Board™

CE认证的电源

ADZS-ICE-1000仿真器

USB电缆

如果客户已经有ICE-1000或ICE-2000仿真器，也可以单独购买ADSP-BF707 EZ-Board。
