怎样识别和检测电子元器件,识别电子元器件的方法总结

2022/5/12 13:26:10
浏览次数: 23

  电子元器件是指电子元件和电小型的机器、仪器的组成部分,其本身常由若干零件构成,可以在同类产品中通用,常见的电子元器件包括电阻、电容、二极管、三极管、电感等器件。下面就为大家介绍一下常见电子元器件的识别和作用。


  电路板中的各种电子元器件


  一般电路中,常用的代号标识如下:


  R----电阻


  C----电容器


  D----二极管


  VT---三极管,或者场效应管


  L----电感


  W----电位器


  Z----阻抗


  1.电阻


  电阻在电路中用“R”加数字表示,例如‘R7’就表示编号为7的电阻,电阻在电路中的主要作用为分流、限流、分压、偏置、滤波(与电容器组合使用)和阻抗匹配等。电阻的识别主要有两种方法:色标法和数标法。


  数标法主要用于贴片等小体积的电路,如:103表示10000Ω(10后面加3个0)也就是10K。

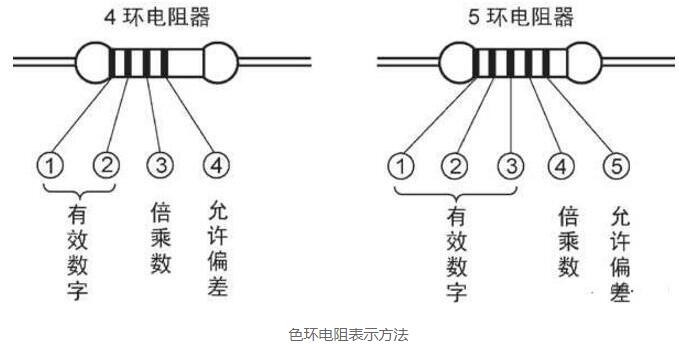

  色标法通常用于色环电阻器,其表示方法如下:

怎样识别和检测电子元器件,识别电子元器件的方法总结


  2.电容


  电容在电路中一般用“C”加数字表示,例如‘C160’就表示编号为160的电容。电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。


  电容的是识别也是两种方法,即色标法和数标法。


  3.二极管


  二极管在电路中常用“D”加数字表示,如:D9表示编号为9的二极管。二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。


  二极管的识别比较容易,可以直接通过符号标志“P”、“N”来确定二极管的极性;发光二极管的正负极可从引脚长短来识别,长脚为正,短脚为负。


  4.三极管


  三极管在电路中常用“Q”加数字表示,如:Q3表示编号为3的三极管。三极管是内部含有2个PN结,并且具有放大能力的特殊器件。


  三极管引脚的排列方式具有一定的规律,平面朝向自己的状态下,从左到右依次是e、b、c三个脚,容易识别。


  5.电感


  电感在电路中常用“L”加数字表示,如:L10表示编号为10的电感,电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。


  电感的识别一般有直标法和色标法,色标法与电阻类似。如:棕、黑、金、金表示1uH(误差5%)的电感。


  电子元器件如何检测


  一、交直流电流的测量


  根据测量电流的大小选择适当的电流测量量程和红表笔的插入“A”电流插孔,测量直流时,红表笔(插入电流插孔中)接触电压高一端,黑表笔接触电压低的一端,正向电流从红表笔流入万用表,再从黑表笔流出,当要测量的电流大小不清楚的时候,先用最大的量程来测量,然后再逐渐减小量程来精确测量。


  电子元器件识别与检测


  二、交直流电压的测量


  红表笔插入“V/Ω”插孔中,根据电压的大小选择适当的电压测量量程,黑表笔接触电路“地”端,红表笔接触电路中待测点。特别要注意,数字万用表测量交流电压的频率很低(45~500Hz),中高频率信号的电压幅度应采用交流毫伏表来测量。


  电子元器件识别与检测


  三、电阻的测量


  电阻的测量比较简单红表笔插入“V/Ω”插孔中,黑表笔插入“com”插孔,根据电阻的大小选择适当的电阻档,红、黑两表笔分别接触电阻两端,观察读数即可。特别是,测量在路电阻时(在电路板上的电阻),应先把电路的电源关断,以免引起读数抖动。禁止用电阻档测量电流或电压(特别是交流220V电压),否则容易损坏万用表。在路检测时注意电阻不能有并联支路。电阻档选的比较大时(比如测量10M的电阻)应先将两支表笔短路,显示的值可能为1M。每次测量完毕需把测量结果减去此值,才是实际电阻值(电阻档高时,误差会比较大)。


  四、短开路检测


  将功能、量程开关转到蜂鸣档位置,两表笔分别测试点,若有短路,则蜂鸣器会响。用此方法可以检测电路线路的通断情况。注意:蜂鸣器响并不一定表示两点间线路短路,若两点间电阻比较小(20Ω)也会响。


  五、数字万用表电容检测方法


  检测电容有专用的电容表来测量电容容量,也可用万用表测量。如下图所示


  某些数字万用表具有测量电容的功用,UT51其量程分为200μ和20μ两档。测量时先将红表笔接到电流端孔,黑表笔接到COM端孔,功能档位选择电容档位,再用红黑表笔接已放电的电容两引脚(注意极性),选取适当的量程后就可读取显示数据。200μ档,宜于测量20uF至200μF之间的电容;20μ档,宜于测量2μF至20μF之间的电容。


  六、电感器的检测


  将万用表置于电阻档,红、黑表笔各接色码电感器的任一引出端,此时指针应向右摆动。根据测出的电阻值大小,可具体分下述三种情况进行鉴别:


  1、被测色码电感器电阻值为零,其内部有短路性故障。


  2、被测色码电感器直流电阻值的大小与绕制电感器线圈所用的漆包线径、绕制圈数有直接关系,只要能测出电阻值,则可认为被测色码电感器是正常的。


  七、二极管的正反向电阻,压降和好坏的判断


  首先要强调的是用数字万用表测量二极管时,实测的是二极管的正向电压值,而指针式万用表则测的是二极管正反向电阻的值。二极管有锗管和硅管之分。锗管正向压降比硅管小,0.1-0.3V为锗二极管,0.5-0.8V则为硅二极管。
