SMA外螺纹至SMA外螺纹直角电缆，使用RG400同轴电缆

2022/5/20 14:51:01

浏览次数: 6

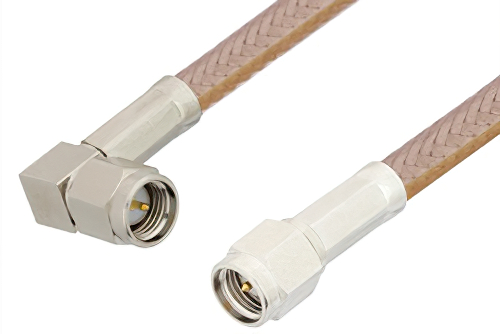

SMA外螺纹至SMA外螺纹直角电缆，使用RG400同轴电缆，RoHS

PE3003LF是一种使用RG400同轴电缆的SMA外螺纹至SMA外螺纹直角电缆。此Pasternack SMA外螺纹至SMA外螺纹直角电缆组件将50欧姆SMA用于接头1，将50欧姆SMA用于接头2。SMA至SMA直角同轴电缆组件采用90度直角同轴电缆连接器。

我们的外螺纹SMA至外螺纹SMA直角电缆组件使用50欧姆的挠性电缆类型。Pasternack PE3003LF SMA外螺纹至SMA外螺纹直角电缆组件由RG400同轴电缆构成，最大VSWR为1.4:1。
