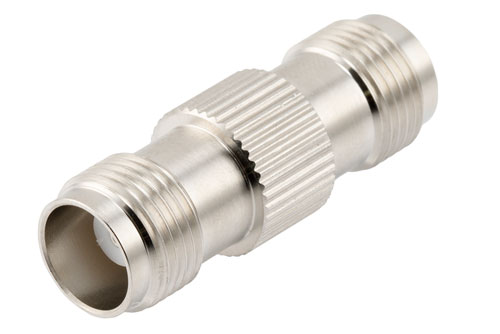

低PIM TNC内螺纹至TNC内螺纹适配器

2022/5/20 14:58:06

浏览次数: 5

　　TNC适配器PE1279是Pasternack超过40000个可用射频、微波和毫米波组件之一。我们的TNC到TNC适配器是一种系列间同轴适配器设计。该50欧姆TNC适配器是根据射频组件行业规范精密制造的，最大频率为6 GHz。

　　TNC内螺纹至TNC内螺纹适配器是众多RF组件中的一种，这些组件在订购当天发货。PE1279内螺纹TNC至内螺纹TNC适配器具有直体。这种Pasternack直线TNC同轴适配器是一种直列式射频适配器。

　　我们的内螺纹TNC至内螺纹TNC适配器PE1279在购买的同一天从通过ISO 9001:2015认证的工厂发货。这台TNC到TNC射频适配器是40000多种射频、微波和毫米波产品的一部分，这些产品当天在全球范围内发货，包括定制电缆组件。

上一篇：1.85mm阳螺纹至1.85mm阴螺纹直角适配器下一篇：PE1528增益模块放大器10 MHz 至 3 GHz，15 dB 增益
