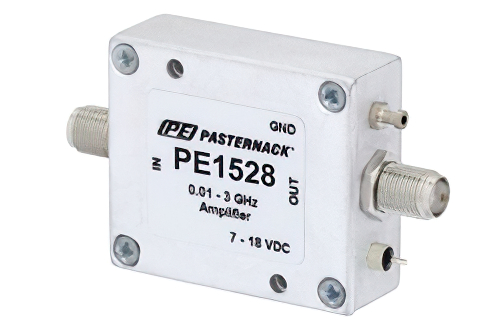

PE1528增益模块放大器10 MHz 至 3 GHz，15 dB 增益

2022/5/20 15:03:49

浏览次数: 8

11 dBm P1dB，10 MHz 至 3 GHz，增益模块放大器，15 dB 增益，12 dBm IP3，3 dB NF，SMA

Pasternack 的 PE1528 射频增益块放大器在我们广泛的库存射频放大器选择中具有特色。我们的连接增益块射频放大器使用 SMA 连接器。该 SMA 增益块放大器的最小频率为 10 MHz，最大频率为 3 GHz，典型增益为 15 dB。

我们的射频增益模块放大器 PE1528 是 Pasternack 提供的 40,000 多种射频、微波和毫米波组件的一部分。这款同轴增益块放大器可以在购买当天与我们其他可用的射频部件一起在全球范围内发货。
