　反射式单刀双掷GaN大功率PIN二极管开关

2022/5/25 14:28:32
浏览次数: 15

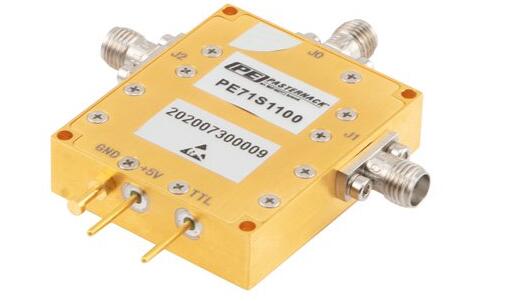

　反射式单刀双掷GaN大功率PIN二极管开关


　　产品编号：PE71S1100


　　反射式单刀双掷GaN大功率PIN二极管开关，工作频率从直流到6 GHz，最高可达40瓦（+46 dBm），<100ns，SMA


　　Pasternack的PE71S1100引脚二极管开关采用反射设计。我们的射频反射PIN二极管开关使用50欧姆的SMA连接器。这种SMA引脚二极管反射开关的最小频率为DC，最大频率为6 GHz。Pasternack PIN二极管反射射频开关的额定开关速度为100 ns，最大输入功率为40瓦（+46 dBm）。


　　该SMA反射开关的最大插入损耗为1.3 dB，最小隔离度为25 dB。反射式PIN二极管射频开关PE71S1100是Pasternack提供的40000多个射频、微波和毫米波组件的一部分。我们的反射式SMA同轴PIN二极管开关与我们的其他可用射频部件一样，可以在购买当天在全球发货。
在线留言询价
