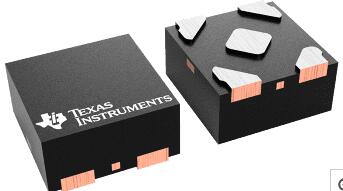

CDCBT1001时钟缓冲器和电平转换器

2022/5/27 16:50:57

浏览次数: 4

　　CDCBT1001是一个1.2-V至1.8-V时钟缓冲和电平转换器。VDD\U IN引脚电源电压定义输入LVCMOS时钟电平。VDD\U OUT引脚电源电压定义输出LVCMOS时钟电平。VDD\U IN=1.2 V±10%。VDD\U输出=1.8 V±10%24 MHz下12 kHz至5 MHz的加性RMS抖动小于0.8 ps。
