TI-JESD204-IP 快速设计 IP，用于连接到 TI 高速数据转换器的 FPGA

2022/5/27 16:52:49
浏览次数: 7

　　JESD204 快速设计 IP 旨在为 FPGA 工程师提供一条快速通往运行中的 JESD204 系统的路径。该 IP 经过特别设计，可将下游数字处理和其他应用逻辑与 JESD204 协议的大多数性能和时序关键型限制因素隔离开。该 IP 将帮助设计人员节省固件开发时间并简化 FPGA 集成。

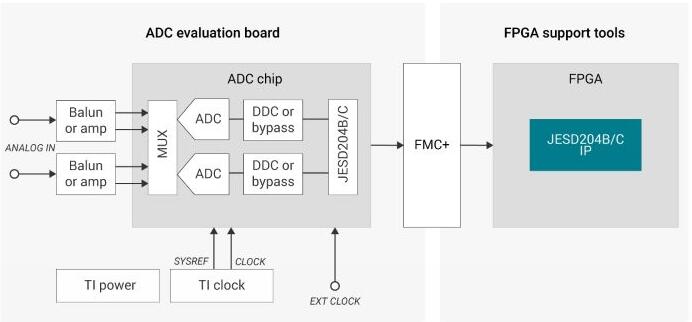

TI-JESD204-IP 快速设计 IP，用于连接到 TI 高速数据转换器的 FPGA


　　JESD204 快速设计 IP 免专利费，可与 TI 高速数据转换器配合使用。TI 将协助用户配置初始链路，该链路可定制，以便在特定 FPGA 平台和 TI 数据转换器 JMODE 之间使用。  在对该 IP 进行测试并确定其可以用于部署工作之后，TI 将会通过安全的下载链接提供该 IP。
在线留言询价
