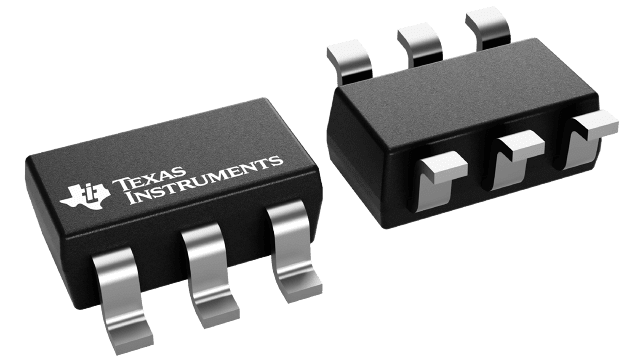

仓库现货：SN74LVC2G14DBVR

2022/6/1 17:02:36

浏览次数: 5

　　这种双施密特触发逆变器设计用于

　　1.65-V至5.5-V VCC操作。

　　无纳米? 封装技术是IC封装概念的重大突破，采用模具作为封装。

　　SN74LVC2G14设备包含两个逆变器，并执行布尔函数Y=A。该设备作为两个独立的逆变器工作，但由于施密特作用，其正向（VT+）和负向（VT–）信号的输入阈值可能不同。

　　此设备完全指定用于使用Ioff的部分断电应用。Ioff电路禁用输出，防止设备断电时破坏性的电流回流。

　　有关所有可用的软件包，请参阅数据表末尾的可订购附录。
