仓库现货：BSZ0506NS

2022/6/22 18:03:21

浏览次数: 6

特征描述

同类中较为出色的导通电阻

基准开关性能 (极低的 R on x Q g 和 R on x Q gd品质因数)

符合 RoHS 标准且无卤素

优化的 EMI 行为 (集成阻尼网络)

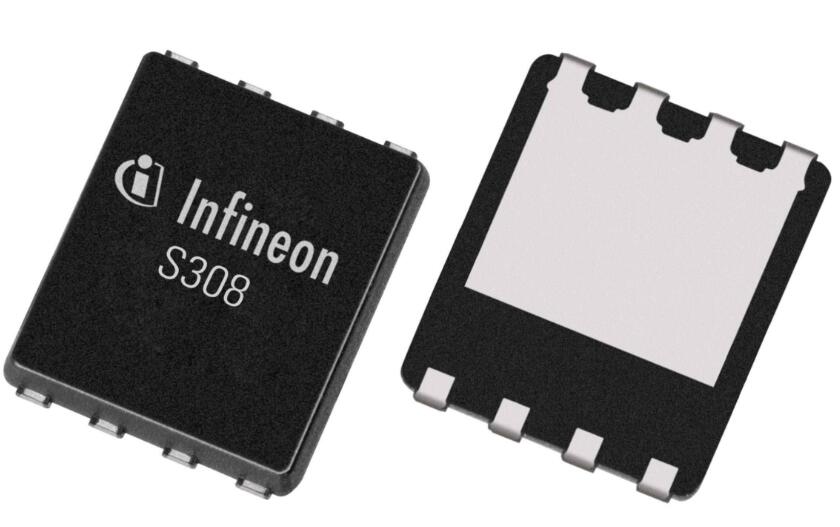

仓库现货：BSZ0506NS

优势

高效率

具有 S3O8 或功率块封装的极高功率密度

降低整体系统成本

在高开关频率下操作

潜在应用

台式机和服务器

单相和多相 POL

笔记本中的 CPU/GPU VR

高功率密度稳压器

Or-ing

电熔丝
