BQ2026具有 SDQ 接口的 1.5K 位串行 EPROM

2022/6/30 14:06:37

浏览次数: 4

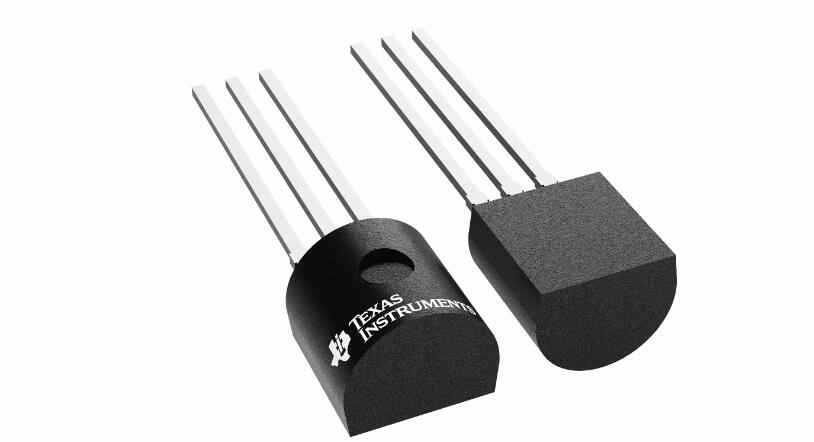

bq2026 是一款 1.5K 位串行 EPROM，此器件包含一个厂家设定，唯一 48 位识别号，8 位产品编码，和一个 64 位状态寄存器。

bq2026 SDQ 接口只要求一个单一连接和一个接地返回。 SDQ 引脚也是 bq2026 的唯一电源。

该器件提供小型表面贴装选项，可节省在印刷电路板上的占用空间，同时拥有低成本优势，非常适合电池组配置参数、记录保存、资产跟踪、产品版本状态以及代码访问安全性等应用。
