3 dB 180度混合耦合器

2022/6/30 14:53:55
浏览次数: 14

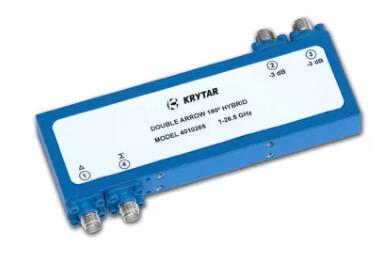

KRYTAR的180度混合耦合器在单个紧凑封装中提供了广泛的频率覆盖范围，提供了低插入损耗、高方向性和紧密耦合。这些混合耦合器在这些频段内的许多应用中提供了简单的解决方案，包括电子战（EW）、商用无线、卫星通信、雷达、信号监视和测量、天线波束形成和EMC测试环境。对于许多空间受限的情况，这些KRYTAR耦合器的紧凑尺寸是理想的。这些耦合器也可以按照军用规范制造。
