SP12C3功率分配器3路5-1500 Mhz

2022/7/18 9:42:45
浏览次数: 8

    SP12C3是一种宽带集总元件3路SMA功率分配器，覆盖5-1500 Mhz的频率范围。该功率分配器-合路器将分割信号或组合输入信号，标称理论损耗为4.77 dB，并在输出端口之间提供隔离。在某些条件下，射频功率分配器也可以用作同轴功率合成器。该射频同轴功率分配器具有50欧姆的标称阻抗和1.0瓦的最大输入功率，作为具有1.20:1 VSWR或更好终端负载的分配器。该射频功率分配器的连接器在输入端口为SMA内螺纹，在输出端口为SMA内螺纹。这些集总元件功率分配器合路器的设计利用了具有铁氧体磁芯的双线双绞线，并优化了宽带，具有高隔离度、低插入损耗、良好的驻波比匹配以及良好的相位和幅度平衡。

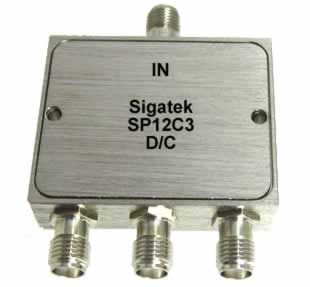

SP12C3功率分配器3路5-1500 Mhz
在线留言询价
