BTT6100-2ERA是100m双通道智能高压侧电源开关

2022/7/21 14:58:30

浏览次数: 10

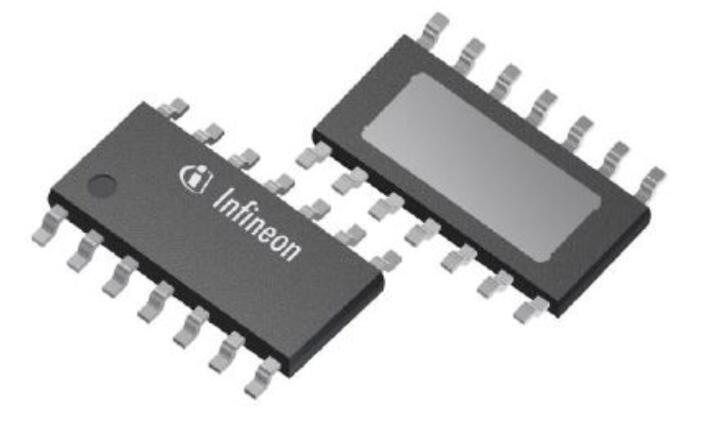

BTT6100-2ERA是100m双通道智能高压侧电源开关，嵌入PG-TDSO-14，外露Pad封装，提供保护功能和诊断。

功率晶体管由带电荷泵的N沟道垂直功率MOSFET构成。该设备集成在Smart6 HV技术中。它专门设计用于驱动高达1x P21W 24V或1x R10W 12V的灯具，以及恶劣汽车环境中的LED。
