INA330用于温度控制的热敏电阻信号放大器

2022/8/1 16:52:04
浏览次数: 5

INA330是一款精密放大器，设计用于光网络应用中的热电冷却器（TEC）控制。它优化用于10k热敏电阻温度控制器。INA330提供热敏电阻激励，并产生与应用于输入的电阻差成比例的输出电压。它只使用一个精密电阻器加上热敏电阻，从而提供了传统桥式电路的替代方案。这种新的拓扑结构消除了对两个精密电阻器的需要，同时保持了温度控制应用的良好精度。

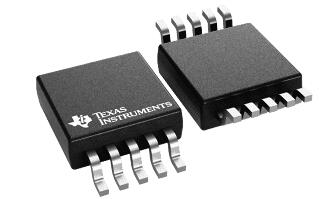

INA330用于温度控制的热敏电阻信号放大器


向热敏电阻器（RTHERM）和精密电阻器（RSET）施加励磁电压，产生电流I1和I2。电流传输电路产生等于I1–I2的输出电流I0，该电流流过外部增益设置电阻器。还提供了与I0成比例的缓冲电压输出。


INA330具有出色的长期稳定性，在产品的整个使用寿命内具有极低的1/f噪声。低偏移导致0.009°C的温度误差从-40°C到+85°C。它采用MSOP-10封装，工作电压为+2.7V至+5.5V。在工业温度范围-40°C至+85°C，操作温度为-40°C至+125°C的范围内进行规定。
