一、Xilinx的结构
Xilinx的FPGA以Spartan-II为例（这个芯片可能有点早，从书上找的0.0），Spartan-II主要包括CLBs（可配置逻辑模块）、I/O块、RAM块和可编程连线。
在Spartan-II中，一个CLB包含两个Slices，每个Slices包含两个LUT、两个触发器和相关逻辑（进位逻辑、算数逻辑、存储逻辑），Slices是Spartan-II实现逻辑的基本单位。
二、Altera的结构
Altera的FLEX/ACEX等芯片的结构
Altera的FLEX/ACEX主要结构主要包括LAB（逻辑阵列块），I/O块，EAB块（嵌入式阵列块）和内部行列连线。其中一个LAB包含8个LE（逻辑单元），每个LE包括一个LUT、一个触发器和专用的相关逻辑，所以LE是Altera的FLEX/ACEX实现逻辑的基本单位。

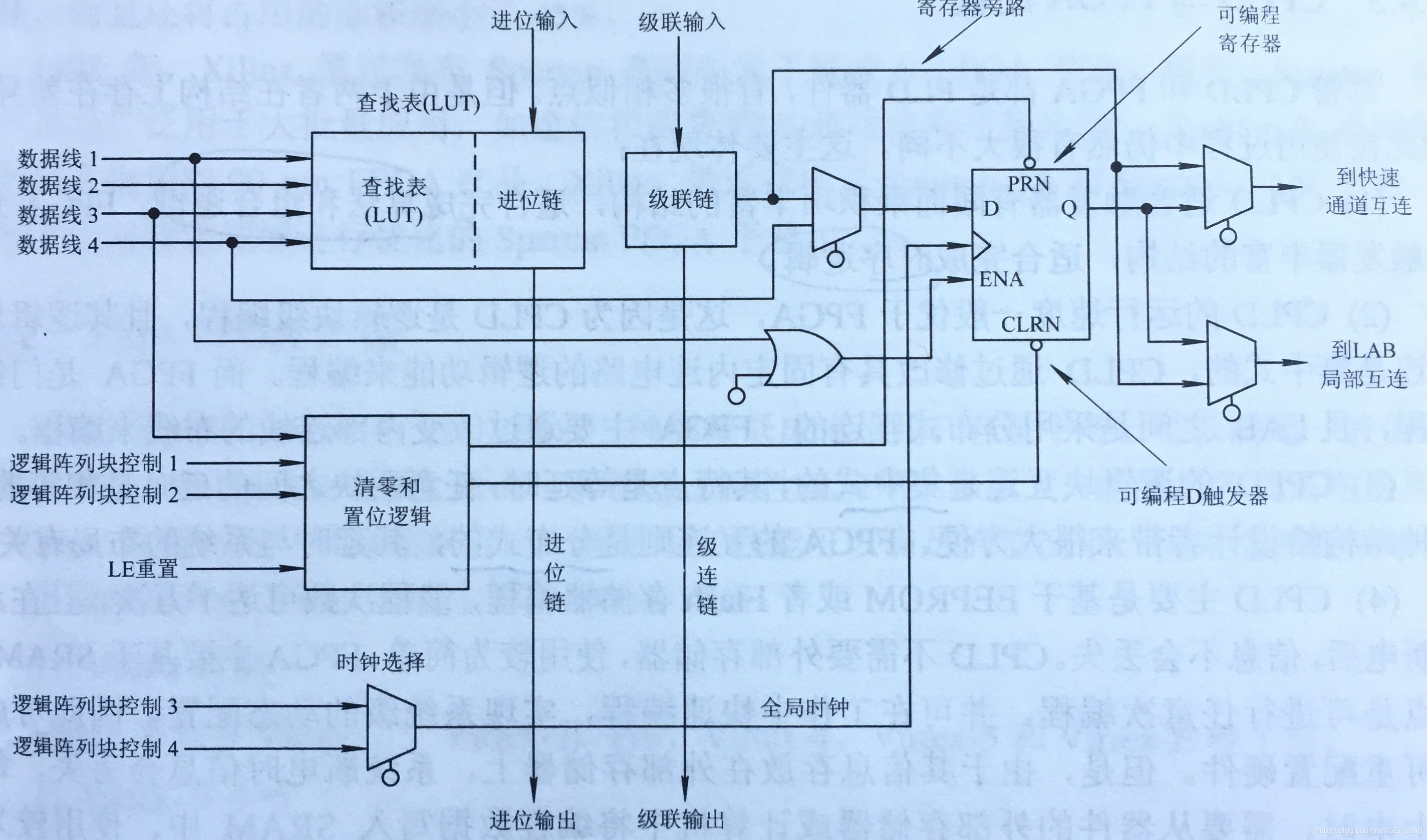

Altera逻辑单元（LE）内部结构
三、总结
Xilinx和Altera内部结构还是不太一样的，行/列互联从图上看就不一样，Xilinx是以CLB为单元都可以进行互联，Altera是以一个LAB为单元，可以看到FLEX/ACEX中有两条行互联。
对于基本逻辑单位，Xilinx是一个Slices为一个基本逻辑单位，Altera是以一个LE为基本单位。
所以两个基本结构不一样，所以使用Xilinx还是要专门学习Xilinx，学习Altera还是专门看Altera。
