毫米波发送/接收系统

2022/9/15 10:14:26

浏览次数: 7

用于高速数字传输的收发器，具有以下功能。

接收机的天线波束宽度变宽，因此可以显着移动发射机。您也可以大大摇晃接收器的头部。

易于处理，无需特殊操作。

紧凑轻巧。尺寸：100mm(H)x 50mm(W) x 150mm(D)

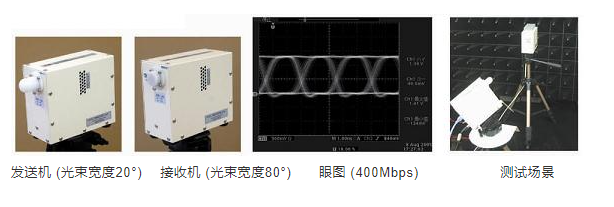

毫米波发送/接收系统

用　途

与多个发件人和一个收件人进行通信

诊断医生的图像传输

在皮带输送机上按产品样式检查

规格

频率60GHz

带宽500MHz

调频方式ASK (300Mbps)

接口LVDS / LVTTL

传输距离5m

电源　DC 12V
