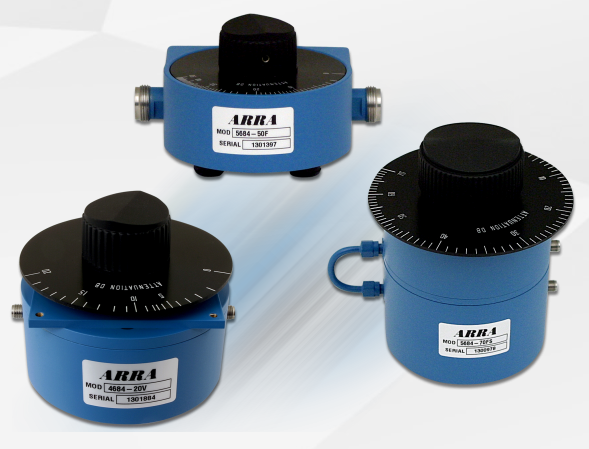

Arra直读衰减器 2.0-18.0 GHz

2022/9/16 9:19:14
浏览次数: 8

    该系列可变衰减器是我们最流行的直读衰减器类型。与我们大多数设备一样，它采用了一种非接触式可变衰减方法，并且校准不会随使用情况而变化。


    一般特征


    直读型号配有刻度盘，刻度盘以1 dB为增量单独校准。这些单位的频率是平坦的。


    水平设置型号随附刻度盘，以供参考。这些单元没有衰减与频率的关系。所有的水平仪模型都可以在一个点频率上直接校准。联系工厂。


    特殊型号：大多数单元都是按照客户要求制造的。他可以为您引用精确的衰减范围和频率指针。联系工厂。


    N型母连接器是标准配置。对于SMA母连接器，在型号后缀S。


Arra直读衰减器 2.0-18.0 GHz


    面板安装是0-1028和0-1069表格的标准配置。可以在前面的型号中带P的形式将0-701形式更改为0-1096形式。当面板安装这些单元时，将轴顺时针方向完全旋转（0刻度盘位置），然后在将刻度盘移至刻度盘支架后，将其安装在面板通过轴伸出。然后将刻度盘轮毂固定在轴上。可以滑动刻度盘以使0与分度线对齐（提供了单独的分度盘），并且可以完美地保持校准精度。由于这种布置，这些单元可以定向在面板后面的任何位置，而分度盘可以安装在表盘外围任何位置的面板上。


    重要参数


    一般规格


    2.0-18.0 GHz的频带


    零背隙*非接触


    0.1 dB或更高的可重置性


    低插入损耗


    类型Nor SMA母连接器


    低VSWR-最大l.50
