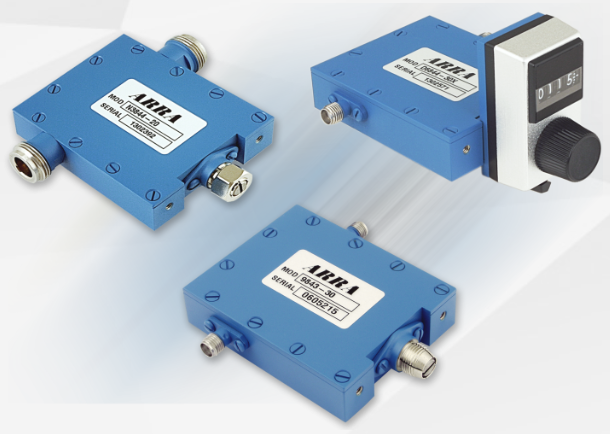

ARRA中型同轴衰减器 0.5-18 GHz

2022/9/16 9:22:00

浏览次数: 4

ARRA的中型同轴衰减器代表了当今最完整的中型连续可变衰减器系列。大多数衰减器已经过各种军事应用的认证。由于以非接触方式实现衰减，因此这些单元可提供最大的无磨损性能和高可靠性。

这些装置采用了ARRA专有的耗散材料，可在极宽的温度范围内工作，衰减特性几乎没有变化。

应用领域

该标准的形式是理想的，其中衰减可以设置应用程序，然后锁定，留给不移动的很长一段时间。

面板安装版本非常适合需要前面板调整并通过输出功率进行监控的应用。

计数转盘非常适合需要校准或复位参考的面板安装应用。

数字计数器版本执行与转数盘相同的任务，但分辨率更高。可以使用校准表来校准T＆D选项。

ARRA中型同轴衰减器 0.5-18 GHz

重要参数

一般规格

射频功率：平均5瓦，峰值3 kW

连接器： SMA母标准

温度范围： -55°C至+ 85°C

可重置性：0.1 dB或更高

材料：主体-铝/连接器-不锈钢

表面处理：符合MIL-C-22750的ARRA蓝色

安装规定：所有形式都有螺纹孔
