ARRA直读衰减器 0.5-4.0 GHz

2022/9/16 9:23:32

浏览次数: 7

该系列可变衰减器是我们最流行的直读衰减器类型。与ARRA大多数设备一样，它采用了一种非接触式可变衰减方法，并且校准不会随使用情况而变化。

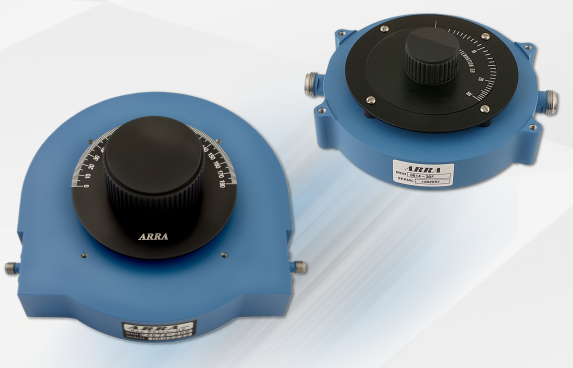

直读衰减器 0.5-4.0 GHz

一般特征

直读型号配有刻度盘，刻度盘以1 dB为增量单独校准。这些单位的频率是平坦的。

水平设置型号随附刻度盘，以供参考。这些单元没有衰减与频率的关系。所有的水平仪模型都可以在一个点频率上直接校准。

特殊型号：大多数单元都是按照客户要求制造的。他可以为您引用精确的衰减范围和频率指针。

重要参数

一般规格

低插入损耗

逆时针旋转会增加损耗

在低和高亏损仓位止损

表面处理：符合Mil-C-22750的ARRA蓝色

0.1 dB或更高的可重置性

平均功率10瓦，峰值5 kW

N型或SMA母连接器
