ARRA可变耦合器 60-100 dB

2022/9/16 9:25:25

浏览次数: 14

ARRA可变方向耦合器非常适合要求次级线路具有大动态衰减输出且主线路损耗最小的应用。这些单元在幅度监视环路，AGC环路和混频器应用中特别有用。

与所有定向耦合器一样，主线与衰减的副线隔离。这种类型的设备可以承受极高的功率水平，并且可以用作高功率连续可变衰减器，并在主线路输出上适当端接。

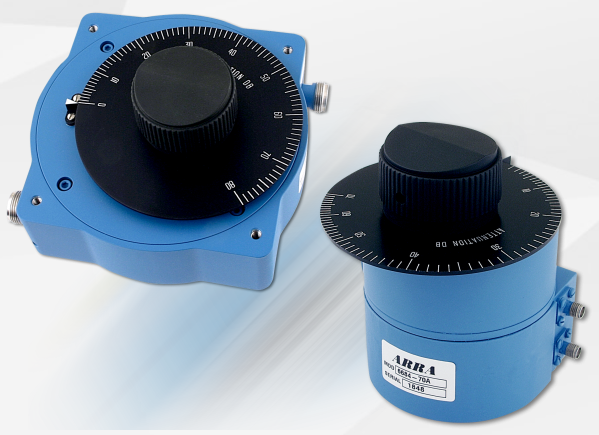

ARRA可变耦合器 60-100 dB

重要参数

一般规格

插入损耗（最大值）：1.5 dB（主线），6.0 dB（次级）

连接器*：SMA或N型母头

驻波比（最大值）：前4 dB后为1.5

表盘规格：以1 dB为增量直接读取

相移：典型6°

表面处理：符合MIL-C-22750的ARRA蓝色

上一篇：ARRA直读衰减器 0.5-4.0 GHz下一篇：Arra低频衰减器 3-30 dB
